Mise à la terre du neutre avec un onduleur Deye : Guide complet de sécurité
Bienvenue à tous sur Chalet-Éco ! ⚠️ IMAGINEZ CE CI : Vous êtes bien au chaud dans votre maison autonome, fier de votre installation solaire. Soudain, un orage éclate, le réseau tombe, et votre onduleur Deye bascule silencieusement en mode « off-grid ».
Vous êtes sauvé des ténèbres… mais un danger mortel, invisible et silencieux, vient peut-être de s’installer dans vos murs. Saviez-vous que dans cette situation, votre système électrique peut devenir une menace fatale si une simple liaison n’est pas faite ?
Nous parlons de la mise à la terre du neutre – une étape cruciale que trop de bricoleurs et même certains installateurs négligent, mettant en péril vies et équipements.
Si vous utilisez un onduleur hybride Deye (comme les modèles SUN-7.6K ou 8K) en site isolé ou en secours, cet article n’est pas un simple tutoriel. C’est votre police d’assurance vie électrique. Nous allons démystifier, expliquer et vous donner les plans pour sécuriser votre installation une fois pour toutes. Ne fermez pas cette page : ce que vous allez apprendre ici est aussi essentiel que le disjoncteur principal de votre maison.
Introduction : Le Danger Caché derrière l’Autonomie Énergétique sans mise à la terre du neutre
Passer à l’autoconsommation avec un onduleur hybride comme le Deye, c’est prendre son indépendance, faire des économies et agir pour la planète. Mais cette liberté a un prix : la responsabilité totale de la sécurité de votre installation. Sur le réseau public, EDF gère pour vous une chose vitale : la liaison entre mise à la terre du neutre au niveau du transformateur.
Dès que vous basculez en « îlotage » (off-grid), c’est À VOUS de recréer ce lien. Si vous l’oubliez, vos disjoncteurs différentiels (vos gardes du corps électriques) deviennent aveugles.
Un défaut d’isolement sur votre lave-linge ou votre chauffe-eau ne déclencherait plus aucune protection. Le corps humain devient alors le chemin le plus facile vers la terre… avec des conséquences dramatiques.
Ce guide de mise à la terre du neutre est votre feuille de route pour éliminer ce risque. Nous allons voir pourquoi c’est indispensable, comment cela fonctionne, et quelles sont les deux méthodes (simple et automatique) pour l’appliquer avec votre Deye.
Les Fondamentaux : Comprendre le Rôle de la mise à la terre du neutre
Mise à la terre du neutre : Une Histoire de Retour et de Protection
Pour simplifier à l’extrême :
- La Phase : C’est l’autoroute qui amène l’électricité vers vos appareils.
- Le Neutre : C’est la route de retour qui ramène le courant depuis vos appareils vers la source (l’onduleur, en site isolé).
- La Terre : C’est une route de secours, exclusivement dédiée à la sécurité. Elle est reliée à un piquet enfoui dans le sol et connectée aux carcasses métalliques de vos appareils (four, machine à laver, etc.).
Dans une installation réseau public (on-grid), neutre et terre sont reliés au poste de transformation. Cette jonction est le point de référence « zéro volt ». Votre disjoncteur différentiel surveille en permanence que le courant qui part par la phase revient intégralement par le neutre. S’il détecte une fuite (ne serait-ce que 30 milliampères, soit 0.03 A !), il coupe TOUT en moins de 30 millisecondes.
[INSÉRER IMAGE : Schéma simplifié du courant en circuit normal vs. avec défaut et rôle de la terre]
Le Disjoncteur Différentiel : Votre Ange Gardien Électrique (qui a besoin de vos bons soins)
Votre disjoncteur différentiel (DR) est un génie de la détection. Mais il a une condition pour travailler : il doit pouvoir « voir » la fuite de courant. Cette fuite, pour être détectée, doit trouver un chemin vers la terre.
| Image | Description | Vidéo du Produit | Aliexpress | Amazon |
|---|---|---|---|---|
 | Schneider – Mini disjoncteur, protection contre les fuites, MCB, IDPNA 32A | Regarder la vidéo | Voir sur Aliexpress | Voir sur Amazon |
Scénario SANS liaison mise à la terre du neutre en site isolé :
- Un fil dénudé touche la carcasse de votre réfrigérateur.
- La carcasse est sous tension (230V !).
- Vous la touchez. Votre corps, en contact avec le sol, offre un chemin à la terre.
- Mais sans liaison N<>T à la source (l’onduleur), le courant de fuite ne « revient » pas vers le différentiel. Le DR ne détecte rien. Le courant traverse votre corps… et le calvaire commence.
Scénario AVEC liaison mise à la terre du neutre en site isolé :
- Même défaut.
- Vous touchez la carcasse.
- Le courant passe par vous vers la terre, mais trouve aussi le chemin retour via la liaison N<>T que vous avez créée.
- Le DR détecte immédiatement que le courant de retour (neutre) est inférieur au courant partant (phase) : COUPURE INSTANTANÉE. Vous êtes sauf.
Conclusion brutale : Sans cette liaison, vos différentiels sont décoratifs en mode off-grid.
L’Onduleur Hybride Deye : Un Dr Jekyll and Mister Hyde Électrique
Le Double Visage de Votre Deye : On-Grid vs Off-Grid
Votre onduleur Deye est un appareil brillant et polyvalent. Mais c’est cette polyvalence qui crée la complexité :
- En mode On-Grid (connecté au réseau) : Il se synchronise au réseau public. Il utilise la référence Neutre-Terre du réseau. Il NE DOIT PAS créer sa propre liaison, sous peine de créer un court-circuit et de violer les normes. Ici, la liaison est déjà faite en amont.
- En mode Off-Grid (îlotage, batterie) : Il DEVIENT la source de tension principale, comme un petit groupe électrogène privé. Selon les normes électriques (NF C 15-100 pour la France, par exemple), toute source de puissance en site isolé DOIT avoir sa mise à la terre du neutre. C’est à vous, propriétaire, de le faire.
Le défi ? Faire cette liaison uniquement quand c’est nécessaire (en off-grid) et la rompre automatiquement dès le retour du réseau (on-grid). Heureusement, le Deye a une fonction dédiée pour cela.
Les Deux Méthodes pour Mise à la terre du neutre
Choisissez la méthode en fonction de votre installation. Voici une comparaison clé :
| Caractéristique | Méthode « En Dur » (Permanent) | Méthode « Automatique » par Relais |
|---|---|---|
| Public cible | Sites 100% isolés, jamais raccordés au réseau. | Sites hybrides (raccordés au réseau avec basculement secours). |
| Principe | Liaison permanente Neutre-Terre via un sectionneur. | Relais commandé par l’onduleur (fonction « ISLAND MODE »). |
| Avantage | Extrême simplicité, fiabilité mécanique, coût minimal. | Sécurité optimale, bascule automatique, conforme pour les 2 modes. |
| Inconvénient | DANGEREUX si reconnecté au réseau sans modification. | Nécessite un peu plus de câblage et de configuration. |
| Produit recommandé | Un simple sectionneur ou disjoncteur unipolaire. | Un contacteur/relais approprié (voir modèles ci-dessous). |

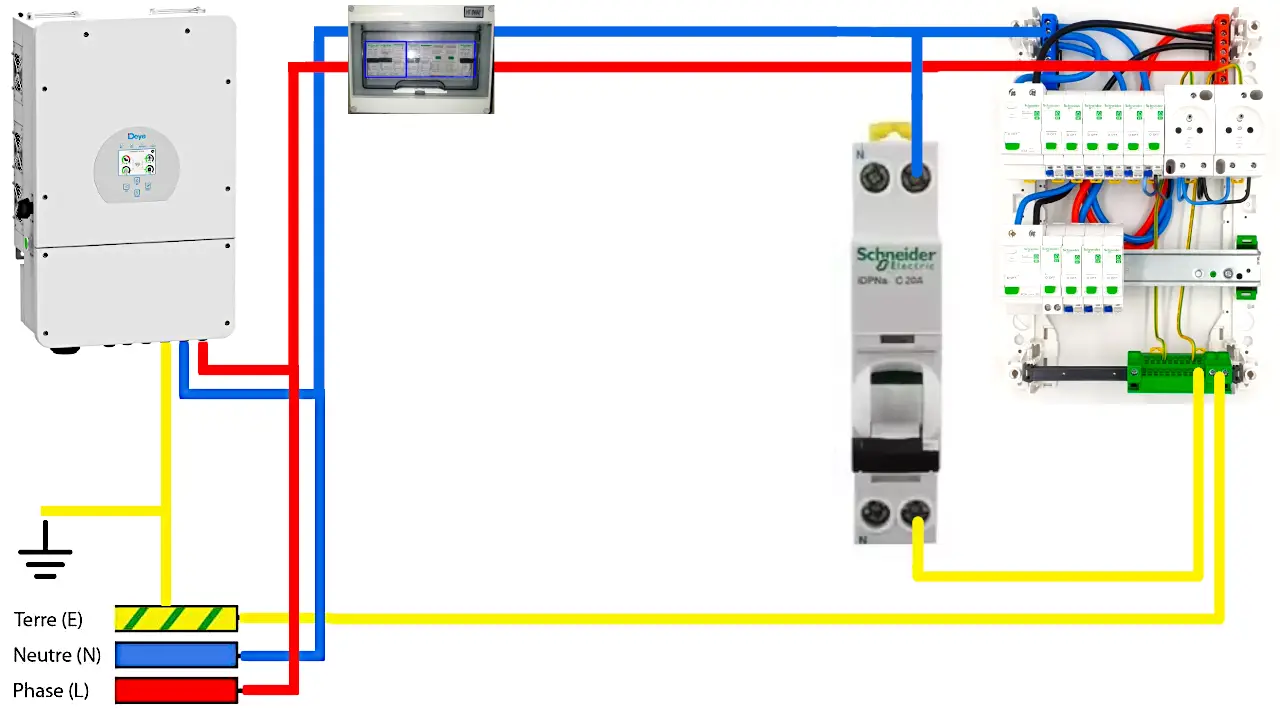

Méthode 1 mise à la terre du neutre – L’Installation « En Dur » (Pour Site 100% Isolé)
Si votre chalet, votre ferme ou votre maisonnette n’est jamais, au grand jamais, raccordé au réseau public, alors votre cas est simple. Vous êtes dans une configuration dite « site isolé permanent ». Ici, la solution est simple, robuste et économique : une liaison mécanique et permanente entre la mise à la terre du neutre.
Comment procéder ?
- Localisez votre bornier de terre principal dans votre tableau électrique. C’est là que convergent tous les fils vert/jaune de votre installation.
- Localisez votre bornier de neutre principal. C’est la barre où sont connectés tous les fils bleus.
- Installez un sectionneur ou un petit disjoncteur unipolaire (16A par exemple) entre ces deux points. Cet appareil sert d’interrupteur de sécurité et de maintenance, mais il restera toujours enclenché en fonctionnement normal.
- Entrée (amont) : Connectez un câble (en 6mm² minimum) depuis le bornier de terre.
- Sortie (aval) : Connectez un câble (identique) vers le bornier de neutre.
⚠️ AVERTISSEMENT SOLENNEL : Cette méthode est EXCLUSIVEMENT RÉSERVÉE AUX SITES JAMAIS RACCORDÉS AU RÉSEAU. Si un jour vous rebranchez cette installation sur le réseau EDF sans retirer cette liaison de mise à la terre du neutre, vous créerez un court-circuit mortel au point de raccordement, risquant de détruire votre onduleur, votre tableau et de déclencher un incendie.

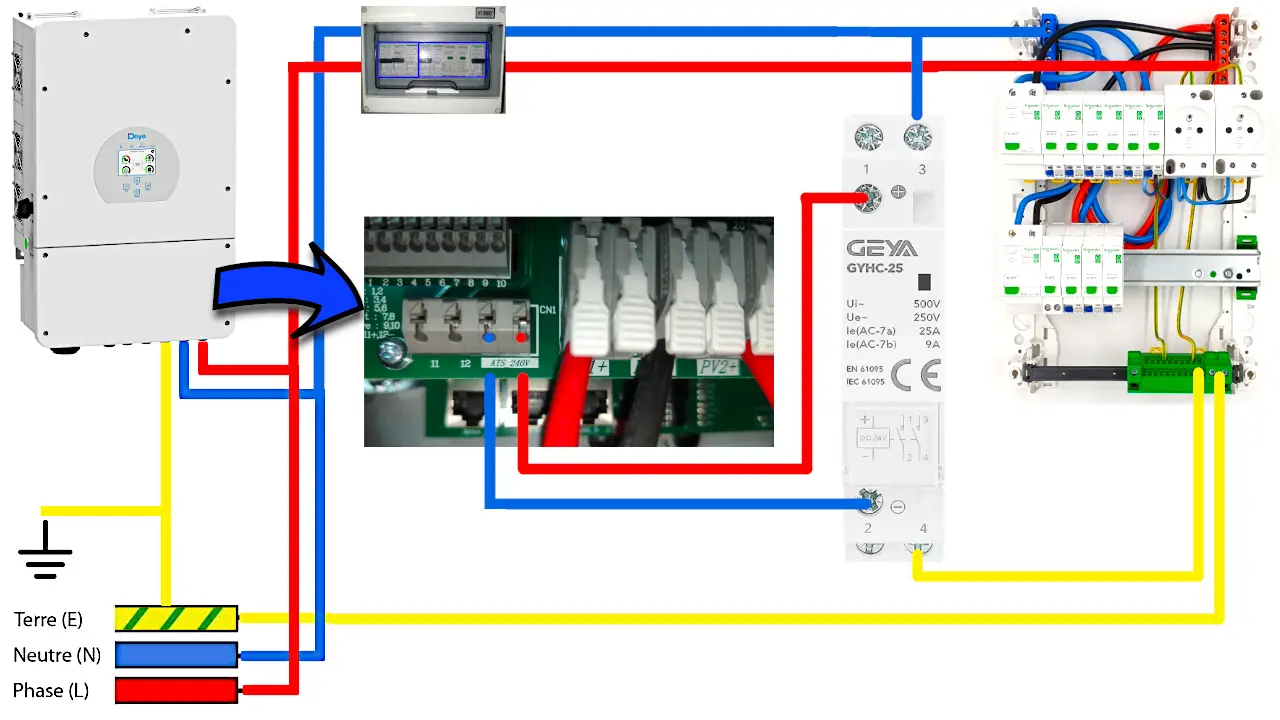

Méthode 2 mise à la terre du neutre – L’Installation Automatique par Relais (Pour la Majorité des Installations Hybrides)
C’est LA méthode reine de mise à la terre du neutre, la plus sûre et la plus élégante pour 95% des utilisateurs de Deye. Elle concerne tous ceux dont l’onduleur est raccordé au réseau, mais qui bascule en autonomie (batterie) lors des coupures.
Le principe est brillant : utiliser l’intelligence de l’onduleur Deye pour qu’il commande lui-même un relais qui établit la liaison de mise à la terre du neutre uniquement quand il est en mode îlotage (off-grid).
Le Cœur du Système : Le Relais et la Commande « ISLAND MODE » pour la mise à la terre du neutre

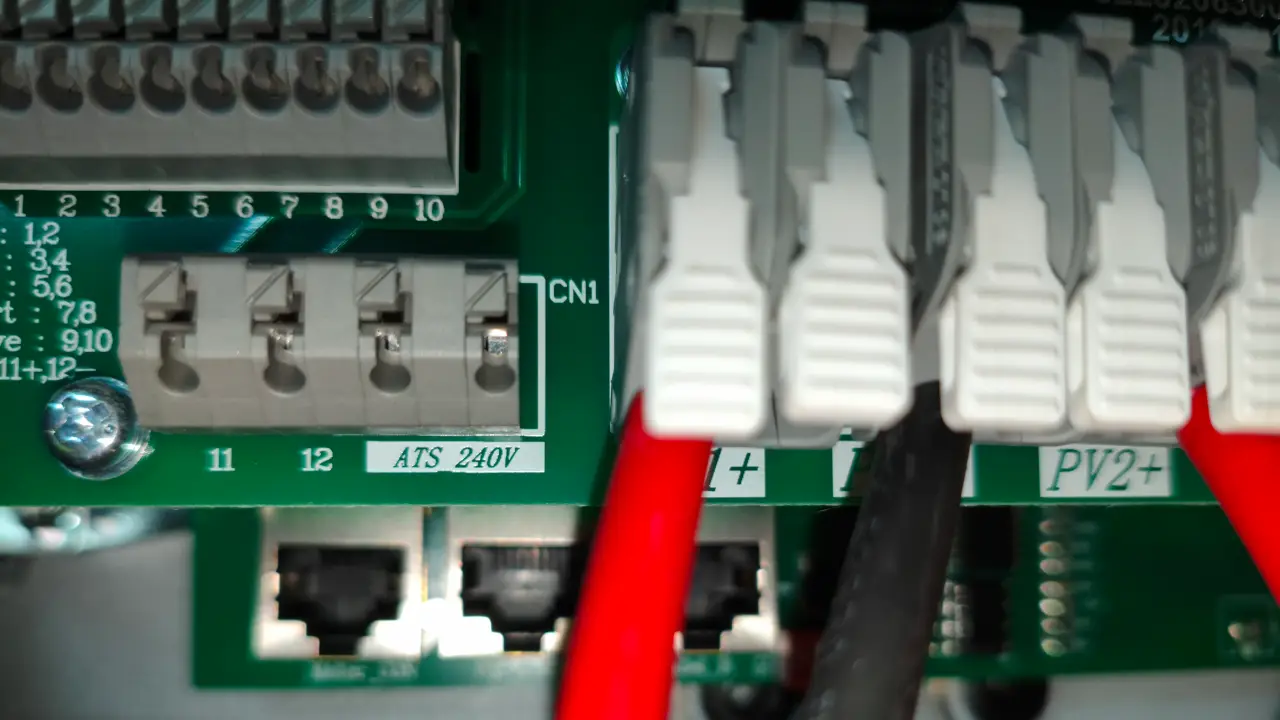

Votre onduleur Deye possède une sortie de commande spécifique : le port ATS_240V (dans le bloc de fonctions). Cette sortie agit comme un interrupteur intelligent :
- Quand le Deye est connecté au réseau (on-grid) : La sortie ATS_240V est à 0 Volt. Le relais est ouvert, la liaison N<>T est rompue.
- Quand le Deye bascule en autonomie (off-grid) : La sortie ATS_240V délivre 230 Volts. Le relais se ferme, établissant instantanément la liaison N<>T.
Pour que cela fonctionne, une configuration logicielle est OBLIGATOIRE : Vous devez activer la fonction « Signal ISLAND MODE » dans les menus avancés de l’onduleur. Sans cela, le port ATS_240V peut se comporter de manière inattendue (tension permanente, par exemple).
Tutoriel de Configuration pour Débutant : Activer « ISLAND MODE » pour la mise à la terre du neutre
Pas de panique ! Configurer votre Deye est plus simple que de paramétrer votre WiFi. Suivez ces étapes comme une recette de cuisine :
- Accède à l’écran LCD de ton onduleur Deye SUN-7.6K/8K-SG01LP1-EU.
- Appuie sur le bouton « System Setup » (Réglages Système).
- Descends avec la flèche jusqu’à trouver « Advanced Function Setup Menu » (Menu des Fonctions Avancées). Valide avec « Enter ».
- Cherche la ligne : « Signal ISLAND MODE ».
- Coche-la (elle doit passer à « Enable » ou « ON »).
- ⚠️ ÉTAPE CRUCIALE : Sors du menu et éteins puis rallume ton onduleur avec le bouton physique ON/OFF. Cette étape est indispensable pour que le changement soit pris en compte.
Test final :
- Avec le réseau présent, mesure la tension entre les bornes ATS_240V et le neutre : tu dois lire 0 V.
- Simule une coupure réseau (ou débranche le câble Grid) : tu dois maintenant lire 230 V. Bravo, ta commande est opérationnelle !
Choix du Relais et Branchement pour la mise à la terre du neutre
Il vous faut un contacteur (relais) à bobine 230V AC. Voici deux modèles fiables que nous recommandons :
| Image | Description | Amazon | Description | Aliexpress |
|---|---|---|---|---|
 | Heschen Contacteur domestique, HS1-25, 2 pôles 1NO 1NC. C’est un classique robuste, parfait pour cet usage. Sa bobine fonctionne en 220-240V AC, et il possède les contacts nécessaires | Voir sur Amazon | GEYA-Contacteur modulaire sur rail DIN. Il existe en plusieurs tensions de bobine ; choisissez le AC 220V. Ses contacts multiples (2P 25A 1NO1NC AC220V) offrent des possibilités supplémentaires. | Voir sur Aliexpress |
Schéma de branchement en résumé :
- Alimentation de la bobine du relais : Connectez les bornes de la bobine (A1/A2) directement aux sorties ATS_240V de l’onduleur Deye.
- Contacts du relais : Utilisez un contact Normalement Ouvert (NO) du relais.
- Une borne du contact se connecte au bornier principal de terre.
- L’autre borne du contact se connecte au bornier principal de neutre.
Vérification et Tests de Sécurité pour la mise à la terre du neutre : Votre Kit de Survie Électrique
Installer, c’est bien. Vérifier que tout fonctionne, c’est obligatoire. Ne sautez jamais cette étape.
L’Appareil Indispensable : Le Testeur de mise à la terre du neutre
Comment être certain que votre liaison N<>T est active et que vos différentiels vont bien vous protéger ? Avec un testeur dédié, simple d’utilisation.
Nous recommandons le Détecteur de prise de terre numérique HT106/HT107. Cet outil, peu coûteux, vous permet de :
| Image | Description | Amazon | Aliexpress |
|---|---|---|---|
 | Détecteur de prise de courant numérique HT106/HT107, testeurs de prise de Test de tension, prise EU, terre zéro ligne, contrôle de Phase, testeur RCD NCV | Voir sur Amazon | Voir sur Aliexpress |
- Vérifier la tension d’une prise.
- Tester la présence et la qualité de la mise à la terre du neutre.
- Simuler un courant de fuite pour vérifier le bon fonctionnement de vos disjoncteurs différentiels (RCD Test).
Protocole de Test Complet
- En mode On-Grid (réseau présent) :
- Avec le testeur, vérifiez sur une prise que la terre est bien présente (lumière OK).
- Lancez le test RCD (courant de fuite). Votre différentiel doit disjoncter immédiatement. Cela prouve que votre installation standard est saine.
- Simulez une coupure (passez en Off-Grid) :
- Coupez l’arrivée réseau (ou débranchez le Grid de l’onduleur). Votre Deye doit basculer sur la batterie.
- Vérifiez que le relais a bien actionné (un « clac » audible). Vous pouvez aussi mesurer la continuité entre N et T.
- En mode Off-Grid (relais activé) :
- REFATTEZ LE TEST RCD avec votre testeur de prise. C’est LE TEST DÉCISIF.
- Résultat attendu : Votre disjoncteur différentiel doit disjoncter tout aussi violemment qu’en mode on-grid. Si c’est le cas, FÉLICITATIONS ! Votre système de sécurité est pleinement opérationnel en autonomie.
- Si rien ne se passe, STOP. Votre liaison N<>T n’est pas active. Vérifiez le branchement du relais, la configuration « ISLAND MODE » et le fonctionnement du port ATS_240V.
Le Commandement Absolu : Travailler Hors Tension
Avant de toucher à quoi que ce soit dans votre tableau ou à votre onduleur, il y a une règle d’or, non négociable, qui surpasse toutes les autres :
⚠️ COUPEZ TOUTES LES SOURCES D’ALIMENTATION ET VÉRIFIEZ L’ABSENCE DE TENSION AVEC UN MULTIMÈTRE. ⚠️
Cette procédure n’est pas une suggestion, c’est un mantra de survie.
- Coupez le disjoncteur principal AC entre le réseau et l’onduleur.
- Coupez le(s) disjoncteur(s) DC entre les panneaux solaires et l’onduleur.
- Coupez le disjoncteur DC ou déconnectez les batteries.
- Attendez 5 minutes (certains condensateurs à l’intérieur peuvent mettre du temps à se décharger).
- À l’aide d’un multimètre vérifié sur une source connue, contrôlez l’absence de tension (230V AC et ~400V DC) entre toutes les bornes sur lesquelles vous allez travailler. Faites-le entre phase et neutre, phase et terre, neutre et terre.
- Seulement alors, vous pouvez intervenir.
Travailler sous tension, c’est jouer à la roulette russe avec un circuit de 230V. Un faux mouvement, un outil qui glisse, un bracelet de montre qui touche… et le drame est irréversible. Votre vie vaut bien ces 5 minutes de précaution.
Conclusion : L’Autonomie Rime avec Responsabilité
Se lancer dans l’autoconsommation avec un onduleur hybride comme le Deye est une décision intelligente. Mais cette liberté technologique s’accompagne d’une responsabilité technique dont la mise à la terre du neutre est le pilier le plus critique.
Récapitulons votre feuille de route :
- Comprenez le rôle vital du lien Neutre-Terre pour la protection différentielle en site isolé.
- Choisissez la méthode adaptée à votre cas : liaison permanente pour le site 100% isolé, ou relais automatique pour l’installation hybride.
- Configurez scrupuleusement la fonction « Signal ISLAND MODE » sur votre Deye.
- Installez le relais recommandé avec un câblage soigné.
- TESTEZ impérativement le fonctionnement avec un testeur RCD dédié, en mode on-grid ET off-grid.
- Agissez TOUJOURS hors tension, en suivant la procédure de sécurité à la lettre.
Ne laissez pas ce détail technique devenir le point faible de votre forteresse énergétique. En une demi-journée de travail méthodique, vous transformez votre installation en un havre vraiment sûr, pour vous et votre famille, qu’importent les caprices du réseau.
🔧 Passez de la Théorie à une Installation 100% Sereine
Vous avez maintenant toutes les clés en main. Mais si la pratique vous semble encore intimidante, ou si vous voulez simplement être sûr à 200% que tout est conforme, n’hésitez pas à faire appel à un professionnel qualifié (électricien ou installateur RGE). Montrez-lui cet article et les schémas. Investir dans une expertise finale, c’est l’assurance d’un sommeil paisible.
Et vous ? Avez-vous déjà configuré cette fonction sur votre Deye ? Partagez vos retours d’expérience ou vos questions en commentaire ! Pour aller plus loin, consultez notre guide complet sur l’optimisation des paramètres batterie de votre onduleur hybride.
