Tutoriel Complet : Mise en parallèle de deux batteries LiFePO4 avec BMS JK PB2A16S20P sur un Onduleur Deye

Salut à tous et Bienvenue sur la chaîne YouTube Chalet-Éco ! Aujourd’hui, je vais partager avec vous mon expérience sur la Mise en parallèle de deux batteries LiFePO4 HITHIUM 280Ah de 15kWh, couplée avec un BMS JK PB2A16S20P, et branchée sur un onduleur Deye 8 kW.

Vous souhaitez doubler votre capacité de stockage énergétique ?
Dans cet article, découvrez comment la Mise en parallèle de deux batteries LiFePO4 HITHIUM 280 Ah de 15kWh chacune, et les connecter à un onduleur Deye 8 kW, étape par étape.

Ce tutoriel s’adresse aux amateurs d’énergie solaire, bricoleurs, électroniques ou professionnels souhaitant monter un système de stockage performant, économique et fiable.

Image Bienvenue sur la chaîne YouTube Chalet-Éco !

Pourquoi Doubler la Capacité de Stockage Énergétique avec la Mise en parallèle de deux batteries ?

Image Guide Complet Comment Configurer le JK BMS PB2A16S20P avec des Cellules LiFePO4 HITHIUM 280Ah sur un onduleur Deye

Avec l’augmentation des besoins énergétiques domestiques et les variations météorologiques, il devient essentiel de disposer d’une capacité de stockage suffisante pour garantir une autonomie maximale.

En optant pour la Mise en parallèle de deux batteries LiFePO4 de 15kWh chacune, vous obtenez un pack global de 30kWh, ce qui permet :

Une meilleure autonomie nocturne
Le délestage du réseau électrique
Une gestion intelligente de l’énergie

C’est une solution idéale si vous avez déjà installé une batterie comme décrit dans notre guide Créer sa batterie LiFePO4 HITHIUM 280 Ah de 15 kWh, et que vous souhaitez maintenant passer à l’échelle supérieure.

Image Pourquoi Choisir les Cellules LiFePO4 HITHIUM 280Ah ? Longévité Exceptionnelle : Sécurité Optimale : Large Plage de Températures : Faible Autodécharge

Étape 1 – Montage de la Deuxième Batterie LiFePO4 HITHIUM 280 Ah

Image Tutoriel à venir – La seconde batterie : Même matériel, même succès

Pour assurer une compatibilité parfaite pour la Mise en parallèle de deux batteries, la deuxième batterie doit être identique à la première, tant au niveau du câblage que de la configuration BMS.

Résumé rapide du montage (pour plus de détails, voire l’article détaillé) :

Utilisation de 16 cellules HITHIUM 280Ah
Configuration 16S (série)
Intégration du BMS JK PB2A16S20P
Câblage interne sécurisé avec barres de cuivre
Capteurs de température installés
Boîtier robuste avec ventilation

Image Guide Complet Pas à Pas Comment Créer sa Batterie 15kWh LiFePO4 HITHIUM 280Ah + Onduleur Deye

Image Scannez le QR code sur le BMS ou recherchez « JK BMS » dans l’App Store ou Google Play.

Astuce : Si vous avez déjà monté une batterie précédemment, reproduisez exactement les mêmes étapes pour éviter les déséquilibres électriques.

Vidéo associée :

Guide Complet Comment Créer sa Batterie 15kWh LiFePO4 HITHIUM 280Ah + Onduleur Deye ? Partie 1

Guide Complet Comment Monter sa Batterie LiFePO4 HITHIUM 280Ah Configurer le JK BMS PB2A16S Partie 2

Voir sur Aliexpress JK BMS

Étape 2 – Configuration du BMS JK PB2A16S20P

Le Battery Management System (BMS) joue un rôle central dans la sécurité et la gestion des cellules. Il faut donc bien le configurer avant de passer à la mise en parallèle.

Image Guide Complet Comment Monter sa Batterie LiFePO4 HITHIUM 280Ah Configurer le JK BMS PB2A16S20P + Onduleur Deye

Paramètres essentiels à régler via l’application JK BMS :

Image Sélectionnez LiFePO4 lithium fer phosphate. Attention Ne cliquez pas à nouveau sur ce bouton après la configuration initiale, car cela réinitialisera tous vos paramètres

Type de batterie : LiFePO4
Nombre de cellules : 16S
Capacité nominale : 280 Ah
Activation charge/décharge : ON
Mode flottant : Activé
Smart Sleep : Activé
Protection sous-tension/surtension : Selon spécifications HITHIUM
Températures limites : Charge/Décharge entre 0°C et 60°C

Paramètres avancés :

CAN Protocol : Activer avec valeur 1 (communication spécifique à Deye)
Device Addr : Laisser Address des DIP Switch les 4 sur OFF pour la batterie maîtresse, le premier DIP Switch sur ON et les trois autres sur OFF 2 pour la seconde
Balance Voltage Start : 3.2 V
Cell UVP / OVP : Respectivement 2.68 V et 3.62 V

Article détaillé : Guide Complet : Comment Configurer le JK BMS PB2A16S20P avec des Cellules LiFePO4 HITHIUM 280Ah sur un Onduleur Deye

Vidéo complémentaire : [Guide Complet Comment Configurer le JK BMS PB2A16S20P avec des Cellules LiFePO4 280Ah sur un Deye]

Étape 3 – Vérifications Avant Mise en parallèle de deux batteries

Avant de relier les deux batteries, effectuez ces vérifications essentielles :

Les deux batteries peuvent avoir une tension égale ou pas
Les câbles doivent être bien serrés et isolés
Le câble RS485/RJ485 doit être branché correctement
Aucun code d’erreur F56 ou F58 dans le menu Device Info de l’onduleur

Une fois ces points validés, vous pouvez passer à la configuration sur l’onduleur Deye.

Image Ces résultats positifs m'ont convaincu de répéter le même montage avec une seconde Batterie LiFePO4 HITHIUM 280Ah

Étape 4 – Réglages sur l’Onduleur Deye 8kW

L’onduleur Deye doit être configuré pour reconnaître les deux batteries en mode parallèle. Voici les paramètres à ajuster :

Menu Battery Setup :

Batt Mode → Sélectionnez Lithium (communication RJ45)
Max A Charge → Augmentez si nécessaire (ex: 100A)

Menu System Work Mode :

Energy Pattern → Batt First (priorité batterie)
Work Mode → Selling First ou Zero Export To CT selon vos besoins

Réglage Spécial pour un Site Isolé en mode System Work Mode

Image du Premier écran Fonction avancée (Advanced Function)

Menu Advanced Function :

BMS_Err_Stop → OFF (évite les arrêts intempestifs)

Étape 5 – Branchement du Câble de Communication RS485/RJ45

Pour la Mise en parallèle de deux batteries et la communication entre les deux batteries et l’onduleur repose sur le câble RS485/RJ45.

Schéma de connexion :

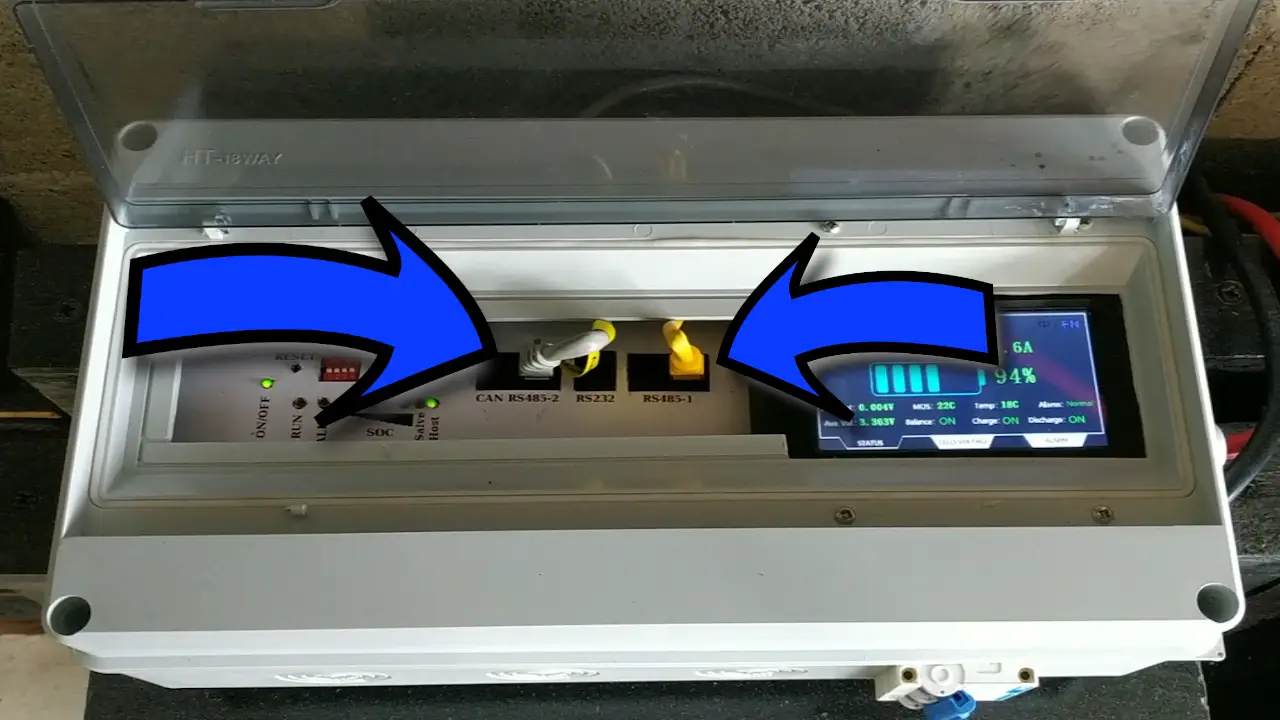

Connectez le câble sur RS485-1 du premier BMS

Image 1.Reliez-le ensuite au second BMS (connecteur RS485-1 également)

Image 2.Connectez le câble sur RS485-1 du premier BMS

Reliez-le ensuite au second BMS (connecteur RS485-1 également)
Enfin, reliez le premier BMS à l’onduleur Deye

Ce câblage permet la communication CAN entre les deux batteries et l’onduleur, indispensable pour une reconnaissance fluide.

Étape 6 – Configuration Maître / Esclave des BMS

Chaque BMS doit être identifié comme Maître ou Esclave via les DIP Switches situés sur le boîtier rouge.

Position des DIP Switches :

Batterie Maître → Tous en position OFF (0) → [0 - 0 - 0 - 0]

Image Position des DIP Switches : Batterie Esclave → Premier interrupteur en ON (1) , autres en OFF → [1 - 0 - 0 - 0]

Batterie Esclave → Premier interrupteur en ON (1) , autres en OFF → [1 - 0 - 0 - 0]

Cette configuration permet à l’onduleur Deye de reconnaître les deux batteries comme un seul pack de 30kWh (soit 2 x 15kWh).

Résultat Final – Double Capacité, Meilleure Gestion Énergétique

Après avoir effectué toutes ces étapes de la Mise en parallèle de deux batteries :

Votre onduleur Deye détecte les deux batteries
Elles fonctionnent en parallèle
Vous bénéficiez d’une capacité totale de 30kWh
Vos cycles charge/décharge sont gérés intelligemment par les deux BMS
Le système reste stable, sûr et performant

Cela vous permet d’alimenter toute votre maison en autonomie pendant plusieurs jours sans dépendre du réseau.

Image Résultat Final – Double Capacité, Vous bénéficiez d’une capacité totale de 30kWh

Pourquoi Faire Soi-Même la Mise en parallèle de deux batteries ?

Image j'ai lié les deux onduleurs pour qu'ils travaillent ensemble pour alimenter mon chalet

Installer ses propres batteries LiFePO4 peut sembler intimidant au départ, mais c’est une démarche économique, écologique et pédagogique.

Non seulement vous faites des économies significatives, mais vous acquérez aussi une véritable expertise en électrotechnique et en stockage d’énergie.

Avec une configuration optimale, vous pouvez :

Alimenter toute votre maison en autonomie
Réaliser des économies sur la facture d’électricité
Participer à une transition énergétique responsable

Image Solution : Deux onduleurs Deye synchronisés

Abonnez-vous à la chaîne YouTube Chalet-Éco !

Rejoignez notre communauté engagée dans la transition énergétique !
Abonnez-vous à notre chaîne YouTube Chalet-Éco
Activez la cloche pour ne manquer aucune nouvelle vidéo
Partagez nos contenus pour faire connaître cette initiative

Articles Associés et Vidéos Recommandées

Articles Associés

Créer sa batterie LiFePO4 HITHIUM 280Ah de 15kWh
Configurer l’application du JK BMS

Image Incroyable être Autonome en Électricité avec le Solaire

Vidéos Recommandées

Partie 1 – Guide Complet Comment Créer sa Batterie 15kWh LiFePO4 HITHIUM 280Ah + Onduleur Deye ?
Partie 2 – Guide Complet Comment Monter sa Batterie LiFePO4 HITHIUM 280Ah Configurer le JK BMS PB2A16S
Partie 3 – Guide Complet Comment Configurer le JK BMS PB2A16S20P avec des Cellules LiFePO4 280Ah sur un Deye

En Conclusion : Doubler votre capacité de stockage

Avec la Mise en parallèle de deux batteries LiFePO4 HITHIUM 280Ah de 15kWh sur un onduleur Deye est une opération technique, mais parfaitement réalisable à domicile.

Grâce à ce guide étape par étape, vous avez maintenant toutes les cartes en main pour doubler votre capacité de stockage, tout en gardant un contrôle total sur votre système.

Et surtout, n’oubliez pas que chaque projet solaire réalisé soi-même est une victoire pour la planète et pour votre autonomie énergétique !
