STOP ! Ne touchez PAS à votre onduleur Deye avant de voir ça
Salut à tous et bienvenue sur la chaîne YouTube Chalet-Éco ! Aujourd’hui, je vais partager avec vous mon expérience… et plus précisément, mon petit coup de stress lorsque j’ai dû configurer les réglages réseau, les Grid Settings, de mon onduleur Deye pour la première fois.
Je me souviens m’être dit : « C’est en anglais, il y a des dizaines de paramètres, et une mauvaise manipulation pourrait carrément couper l’alimentation de ma maison. Pas de panique ! »
Alors, si comme moi, vous voulez que votre système solaire fonctionne en parfaite harmonie avec le réseau électrique public, surtout sans le perturber, cette vidéo est faite pour vous. On va démystifier ensemble ces réglages qui semblent complexes, mais qui sont en réalité très logiques.
Pourquoi c’est si important ?
Tout simplement parce que votre onduleur est l’interface entre votre installation solaire et le réseau EDF. Il doit impérativement respecter des normes de sécurité très strictes. Son job ? Injecter un courant parfaitement stable et de bonne qualité sur le réseau. Et si le réseau public vient à tomber en panne, l’onduleur doit impérativement se déconnecter pour protéger les techniciens qui pourraient intervenir sur les lignes. C’est ce qu’on appelle la protection anti-îlotage.
Les réglages sur lesquels j’ai particulièrement passé du temps :
- La plage de tension et de fréquence : En gros, vous définissez ici les limites dans lesquelles le réseau est considéré comme « normal ». Si la tension ou la fréquence du réseau sort de ces limites, votre onduleur va se mettre en sécurité et arrêter d’injecter du courant. Par défaut, les valeurs sont larges, mais il est crucial de les vérifier et de les ajuster selon les normes de votre pays. Dans mon cas, en France, j’ai suivi les préconisations.
- Le « Grid Mode » ou pays/région : C’est probablement le réglage le plus simple, mais le plus important. Dans le menu de mon Deye, j’ai simplement sélectionné « VDE4105. Cela charge automatiquement un ensemble de paramètres prédéfinis qui sont conformes à la réglementation française. Un gain de temps énorme !
- Le temps de reconnexion : Imaginez, le réseau a une micro-coupure puis revient. L’onduleur ne se reconnecte pas immédiatement ! Il attend un certain temps, souvent 60 secondes ou plus, pour s’assurer que le réseau est stable et vraiment de retour. C’est un réglage de sécurité fondamental que j’ai vérifié deux fois.
Mon conseil après cette expérience :
N’ayez pas peur de ce menu. Prenez votre temps, notez les paramètres d’usine avant de les modifier, et surtout, photographiez chaque étape. Si vous avez un doute, référez-vous toujours au guide de votre gestionnaire de réseau ou à un installateur agréé. Mais comprendre ce que l’on fait, c’est le cœur de l’autonomie, et c’est tout l’esprit de Chalet-Éco.
J’espère que ce partage d’expérience vous a éclairé. Si c’est le cas, n’hésitez pas à lâcher un pouce bleu, et à vous abonner pour ne pas rater les prochaines vidéos où on décortique ensemble la vie en autonomie.
Et vous, avez-vous déjà eu des sueurs froides en configurant votre onduleur ? Racontez-moi ça dans les commentaires !
Configuration mode réseau Onduleur Deye Grid Setting
Introduction : Pourquoi le Grid Setting est crucial ?
Vous avez installé votre onduleur hybride Deye, mais vous recevez un courrier de votre gestionnaire de réseau (ENEDIS, Sibelga, etc.) vous demandant de réduire votre injection ou de modifier vos seuils de déconnexion ?
Ou pire : votre onduleur se déconnecte en pleine journée sans raison apparente ?
Le coupable est souvent mal configuré : le mode réseau (Grid Setting).
Ce menu, souvent ignoré, est pourtant essentiel pour la conformité, la sécurité et la performance de votre installation. Il détermine :
- À quelle tension ou fréquence l’onduleur se déconnecte du réseau.
- Comment il réagit aux variations du réseau (surtensions, sous-tensions).
- S’il peut charger la batterie depuis le réseau.
Ce guide complet vous explique tout ce que vous devez savoir sur le Grid Setting, avec des valeurs précises, des captures d’écran et des solutions aux erreurs courantes.
Pour une vue d’ensemble complète de la configuration de votre onduleur Deye, y compris les modes de fonctionnement, les réglages batterie et le Grid Setting, consultez notre guide pas à pas pour configurer votre onduleur hybride Deye.

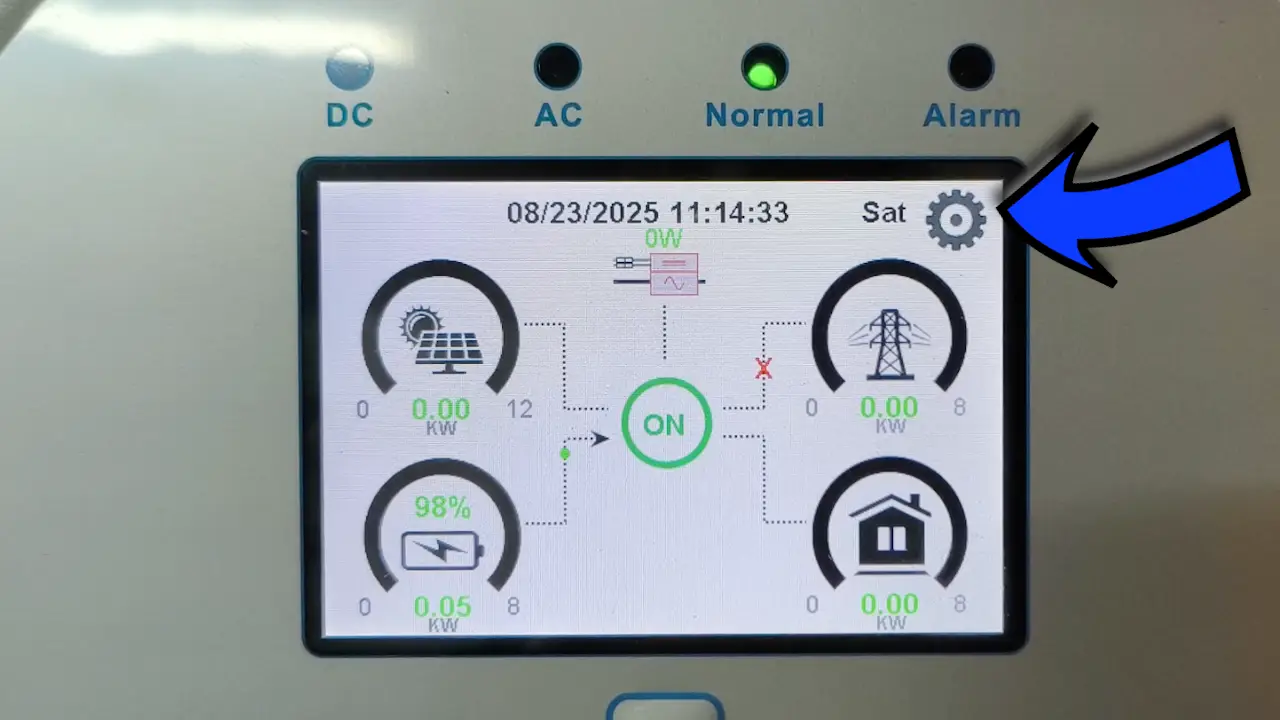

Accéder au menu Grid Setting sur l’Onduleur Deye
Le Grid Setting est l’un des menus les plus importants, mais aussi l’un des plus cachés.

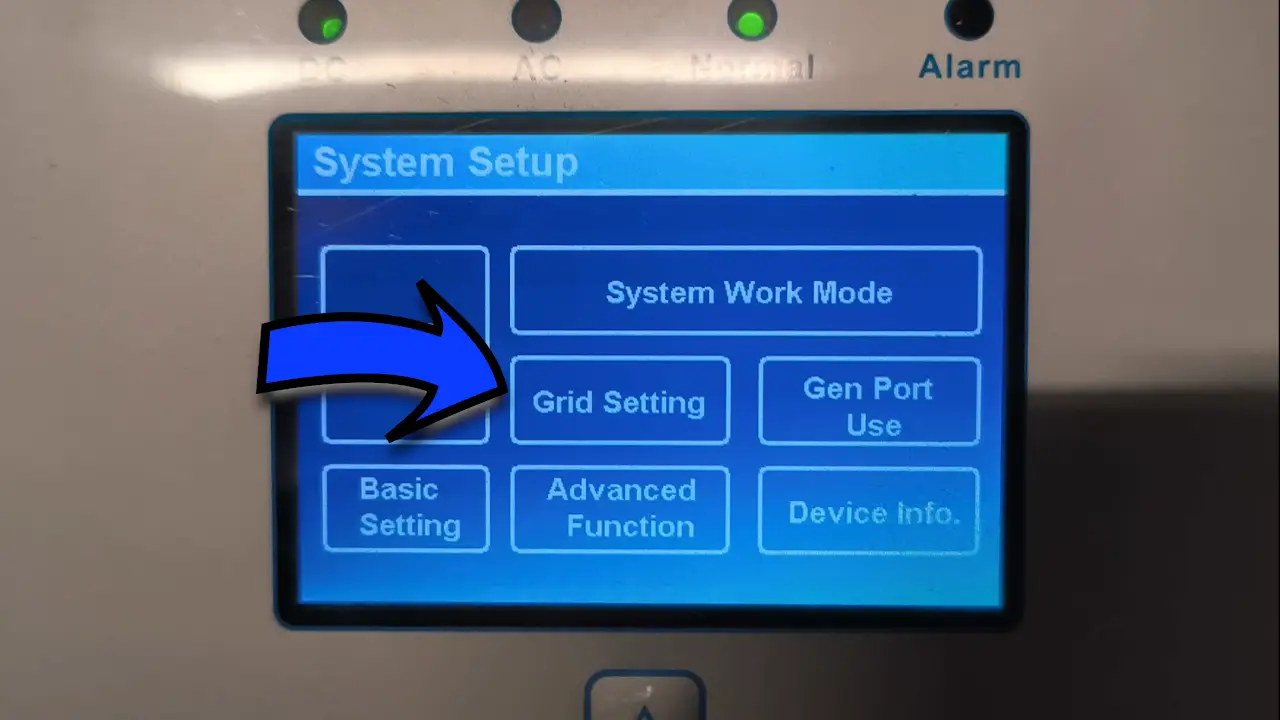

Où trouver le Grid Setting ?
- Sur l’écran LCD de l’onduleur, appuyez sur « Menu » En haut à droite.
- Allez dans « Grid Setting ».
- Entrez le mot de passe (par défaut : 00000 ou 1234 selon les modèles) Si besoin.
Attention : Ce menu est destiné aux installateurs professionnels. Une mauvaise configuration peut entraîner une déconnexion permanente.
Avant même d’accéder à ces réglages, assurez-vous que votre installation électrique est correctement câblée. Découvrez comment câbler votre onduleur hybride Deye en toute sécurité pour éviter tout risque de dysfonctionnement ou de non-conformité.
Premier écran de réglage Grid Setting sur l’Onduleur Deye (Grid Mod) (Grid frequency) (Grid Type) (INV Output Voltage)
- Sélectionner le Mode Réseau (Grid Mod) : Pour l’Europe, choisissez « VDE4105 » dans le menu des paramètres réseau. Cela garantit la compatibilité avec les normes locales en Europe.
- Réglage de la Fréquence (Grid frequency) : Configurez la fréquence du réseau sur 50 Hz, qui est la norme en Europe.
- Sélectionner Type de Réseau (Grid Type) : Sélectionnez le type de réseau correct pour votre région. Une mauvaise sélection peut endommager l’appareil ou l’empêcher de fonctionner. Pour l’Europe, choisissez « Single Phase » dans le menu des types réseau et dans INV Output Voltage 230V.
- Réglage de la Fréquence (INV Output Voltage) : Configurez le Voltage du réseau sur 230V, qui est la norme en Europe.

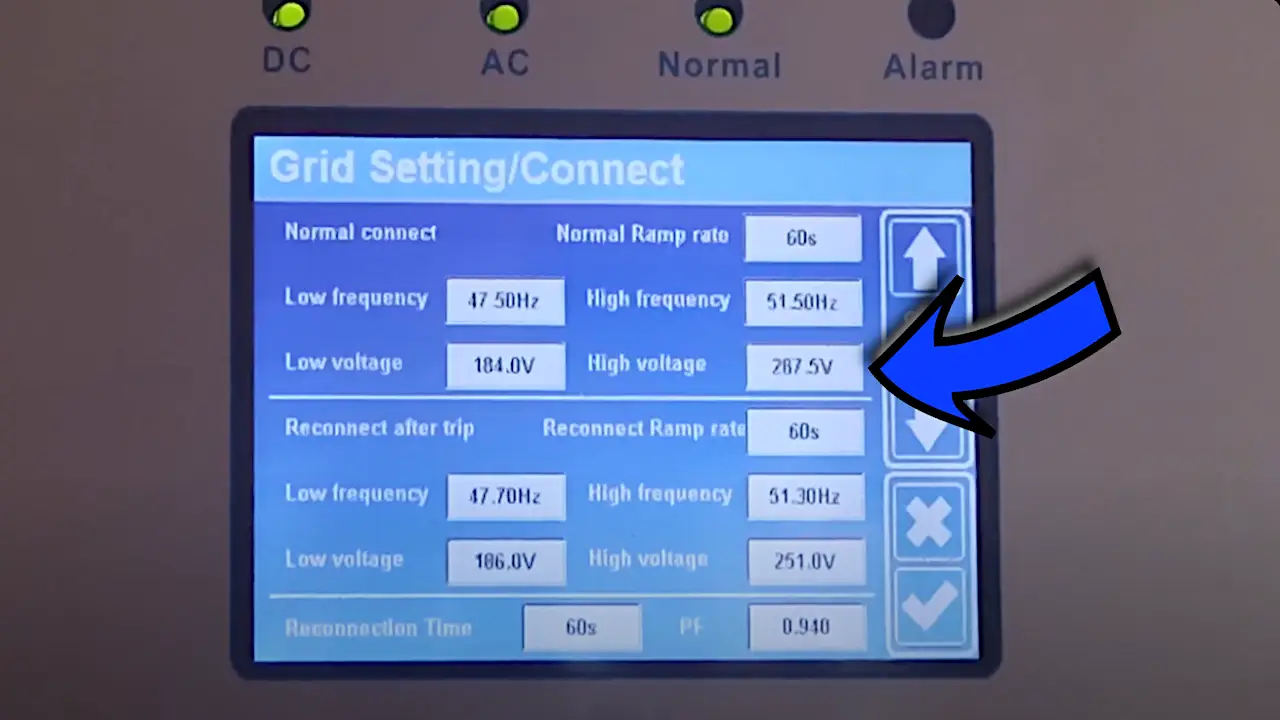

Deuxième écran de réglage Grid Setting Connect sur l’Onduleur Deye (High Volage) (PF)
- Grille Volage élevé (High Volage) : Initialement, le réglage du voltage élevé est réglé à 287,5 V, il faut le modifier pour 265,0 V.
- Facteur de Puissance (PF) : Initialement, réglez le facteur de puissance à 1.000. Régler le PF à 0.940 pour optimiser l’efficacité.
Troisième écran de réglage Grid Setting IP protection sur l’Onduleur Deye
Pour le reste des réglages, dans Grid Setting IP protection, vous ne touchez à rien d’autre.
Quatrième écran de réglage Grid Setting F(W) sur l’Onduleur Deye
Pour le reste des réglages, dans Grid Setting F(W), vous ne touchez à rien d’autre.
Comprendre les paramètres clés du Grid Setting
Le menu Grid Setting contient plusieurs sous-menus critiques.
Protection contre les surtensions (HF1, HF2)
Ces paramètres définissent à quelle fréquence élever l’onduleur se déconnecte.
| Paramètres | Valeur recommandée (Europe) | Signification |
|---|---|---|
| HF1 | 50,2 Hz | Délai : 0,2 s |
| HF2 | 51,5 Hz | Délai : 0,1 s |
Norme VDE 4105 : Respecte les seuils d’injection en Allemagne et Europe. Astuce : Si votre réseau est instable, vous pouvez monter à 50,5 Hz pour éviter les déconnexions intempestives.
Protection contre les sous-tensions (LF1, LF2)
Ces paramètres définissent à quelle fréquence basse l’onduleur se déconnecte.
| Paramètres | Valeur recommandée | Signification |
|---|---|---|
| LF1 | 49,8 Hz | Délai : 0,2 s |
| LF2 | 47,5 Hz | Délai : 0,1 s |
Conformité NF C 15-712 : Obligatoire pour les installations en France.
Réglage de la tension réseau (LV1, LV2, HV1, HV2)
En plus de la fréquence, l’onduleur surveille la tension du réseau.
Seuils de tension (Volts)
| Paramètres | Valeur recommandée | Risque |
|---|---|---|
| LV1 (Low Voltage 1) | 200 V | Délai : 0,2 s |
| LV2 (Low Voltage 2) | 170 V | Délai : 0,1 s |
| HV1 (High Voltage 1) | 253 V | Délai : 0,2 s |
| HV2 (High Voltage 2) | 270 V | Délai : 0,1 s |
Attention : En cas de surtension prolongée, l’onduleur se déconnecte et ne se reconnecte pas automatiquement tant que la tension n’est pas revenue à la normale.
Pourquoi ces seuils sont importants ?
- Si vous êtes en zone rurale, la tension peut monter à 255 V en journée (peu de consommation).
- Si vous êtes en ville, elle peut chuter à 205 V en soirée (pic de consommation).
- Un mauvais réglage = déconnexion inutile.
Pour dimensionner correctement votre installation (section des câbles, calibre des disjoncteurs, protections AC/DC), utilisez notre Calculateur Technique Solaire, conforme aux normes NFC 15-100 et UTE C 15-712.
Conformité VDE 4105 et NF C 15-712
Les normes européennes imposent des seuils stricts pour l’injection au réseau.
Valeurs VDE 4105 (Allemagne, Europe)
| Paramètres | Valeur |
|---|---|
| Fréquence max | 50,2 Hz |
| Fréquence min | 49,8 Hz |
| Tension max | 253 V |
| Tension min | 207 V |
Recommandé pour les installations en France et Europe.
Valeurs NF C 15-712 (France)
- Identiques à VDE 4105.
- À utiliser pour toute installation > 3,4 kVA.
Source officielle : ENEDIS – Cahier des Charges
Problèmes courants et solutions
L’onduleur se déconnecte trop souvent
- Cause : Seuils trop sensibles (ex: HF1 à 50,0 Hz).
- Solution : Ajustez à 50,2 Hz ou 50,5 Hz.
L’onduleur ne se reconnecte pas après une coupure
- Cause : La tension ou fréquence n’est pas revenue à la normale.
- Solution : Attendez 10-15 minutes ou redémarrez manuellement.
Erreur F13 « Grid Mode Changed »
- Cause : Changement de mode réseau non autorisé.
- Solution : Vérifiez le Grid Signal et le mode de fonctionnement.
Utiliser les CT pour améliorer la stabilité
Les pinces ampèremétriques (CT) permettent de mesurer la consommation et d’ajuster l’injection.
Exemple d’optimisation
- Si vous avez un abonnement 6 kVA, vous pouvez programmer l’onduleur pour :
- Ne pas dépasser 5,5 kVA d’injection.
- Éviter les appels de puissance.
🔗 Vers la maîtrise complète : Votre permis de circuler sur le réseau national
Les seuils LV1/LV2/LV3 ne sont pas des chiffres abstraits — ce sont les gardiens de votre connexion Enedis. Un seuil trop strict déconnecte votre système à chaque micro-coupure hivernale… ce qui active le mode secours et déclenche votre générateur via Gen Port Use. La norme « EN50549 » sélectionnée impacte directement le comportement du mode « Zero Export To CT » dans System Work Mode. Et sans une heure exacte synchronisée dans Basic Setting, vos plages « Grid Peak-shaving » deviennent aléatoires — vous croyez limiter votre soutirage à 3 kW… alors que vous en prenez 6.
Ne configurez pas votre réseau sans voir l’ensemble du puzzle.
Ce guide est votre sésame légal — mais il ne suffit pas seul. Lisez les 6 autres articles de la série pour comprendre comment Grid Setting dialogue avec Battery Setting (pour éviter les surcharges), avec Advanced Function (pour activer le DRM), et avec Device Info (pour diagnostiquer les F35/F42). Parce qu’une installation conforme n’est pas une installation optimale… mais une installation optimale DOIT être conforme.
Indispensable : Fonction avancée (Advanced Function) Onduleur Deye – Configuration Complète (Guide 2026)
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
Indispensable : Mode Batterie (Battery Setting) Onduleur Deye – Configuration Complète (Guide 2026)
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
Indispensable : Paramètres de base (Basic Setting) Onduleur Deye – Configuration Complète (Guide 2026)
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
Indispensable : Mode fonctionnement Système (System Work Mode) Onduleur Deye – Configuration Complète (Guide 2026)
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
Indispensable : Utilisation du port Gen (Gen Port Use) Onduleur Deye – Configuration Complète (Guide 2026)
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
✨ Soutenez Chalet-Éco.fr
Ce guide vous a fait économiser des centaines d’euros en dépannage ?
☕ Offrez-nous un café → C’est un coup de pouce qui finance nos tests terrain, nos mises à jour firmware, et nos veilles réglementaires.
👉 Faire un don sécurisé
© Chalet-Éco.fr – Publié le 16 février 2026 – Mise à jour firmware v5.3.1
Données techniques validées avec le support technique Deye Europe (Janvier 2026)
⚠️ Manipulations à effectuer par un professionnel qualifié. Chalet-Éco.fr décline toute responsabilité en cas de mauvaise manipulation.
Conclusion : Votre Grid Setting est optimisé !
Félicitations ! Vous avez maintenant un onduleur hybride Deye parfaitement configuré, conforme aux normes, stable et performant.
Vous savez maintenant :
- Comment éviter les déconnexions intempestives.
- Comment charger la batterie depuis le réseau.
- Comment respecter les normes VDE 4105 et NF C 15-712.
Téléchargez notre checklist gratuite :
[Télécharger la checklist « Grid Setting Deye 2025 » (PDF)]
Les bonnes valeurs à saisir, en un clin d’œil.
Partagez votre expérience !
Avez-vous dû ajuster vos seuils ?
Laissez un commentaire ci-dessous pour aider la communauté.
Abonnez-vous à la chaîne YouTube Chalet-Éco !
Je vous remercie tous pour votre soutien continu. C’est grâce à vous que je peux continuer à créer ce contenu.
Vidéos en direct, nouveaux tutos et astuces exclusives pour pousser encore plus loin votre indépendance énergétique.
Pour encore plus de conseils pratiques et d’astuces, abonnez-vous à notre chaîne YouTube et activez la cloche pour ne manquer aucune de nos nouvelles vidéos. Cliquez sur « J’aime » si vous avez trouvé ce contenu utile et rejoignez-nous dans cette aventure vers une énergie plus propre et plus durable.
Merci pour votre soutien, et à très bientôt pour de nouvelles aventures solaires sur Chalet-Éco ! À très vite pour de nouvelles aventures hors réseau !
