🔌 Comment câbler son système solaire 8kW ? Mes schémas complets étape par étape
Salut à tous et bienvenue sur Chalet-Éco ! Aujourd’hui, on passe à la pratique : je vous partage mes schémas de câblage réels, ceux qui font la différence entre une installation qui fonctionne et une installation qui dure.
Vous en avez marre de payer 200€ d’électricité par mois ? Vous venez de recevoir un devis à 15 000€ pour 8 kWc ? C’est normal d’être révolté.
Vous avez acheté votre matériel solaire 8kW pour 5 322€. Maintenant, vous devez le câbler. C’est là que ça se corse.
Vous avez peur de faire un court-circuit. Vous craignez de mettre le feu à votre installation. Vous ne savez pas par où commencer. Je comprends. Le câblage système solaire 8kW est l’étape la plus critique. Un arc électrique DC peut atteindre 3000°C.
Mais rassurez-vous. Je vais vous guider pas à pas. Je vais vous montrer exactement comment j’ai câblé l’installation de ma fille dans la Creuse. Avec des schémas clairs. Avec des explications simples. Même si vous êtes novice, vous allez comprendre.
⚠️ Avertissement de sécurité : Le courant continu (DC) est mortel. Le 230V aussi. Coupez TOUJOURS toutes les sources avant d’intervenir. En cas de doute, faites appel à un professionnel. La sécurité n’a pas de prix.
🎯 Pourquoi ce câblage est différent des installations classiques
Avant de commencer, comprenez bien ma stratégie. Je ne fais pas une installation on-grid classique. Je ne fais pas non plus du off-grid pur.
J’ai créé un hybride intelligent :
- ✅ 9 mois sur 12 : autonomie totale avec le soleil (mars à novembre)
- ✅ 3 mois d’hiver : utilisation du réseau EDF comme « groupe électrogène »
- ✅ Sécurité maximale : même en cas de panne Deye, la maison reste alimentée
C’est ce qu’on appelle un off-grid sécurisé. Et pour y arriver, j’ai utilisé un inverseur de source (ATS) et un contacteur piloté par le Deye.

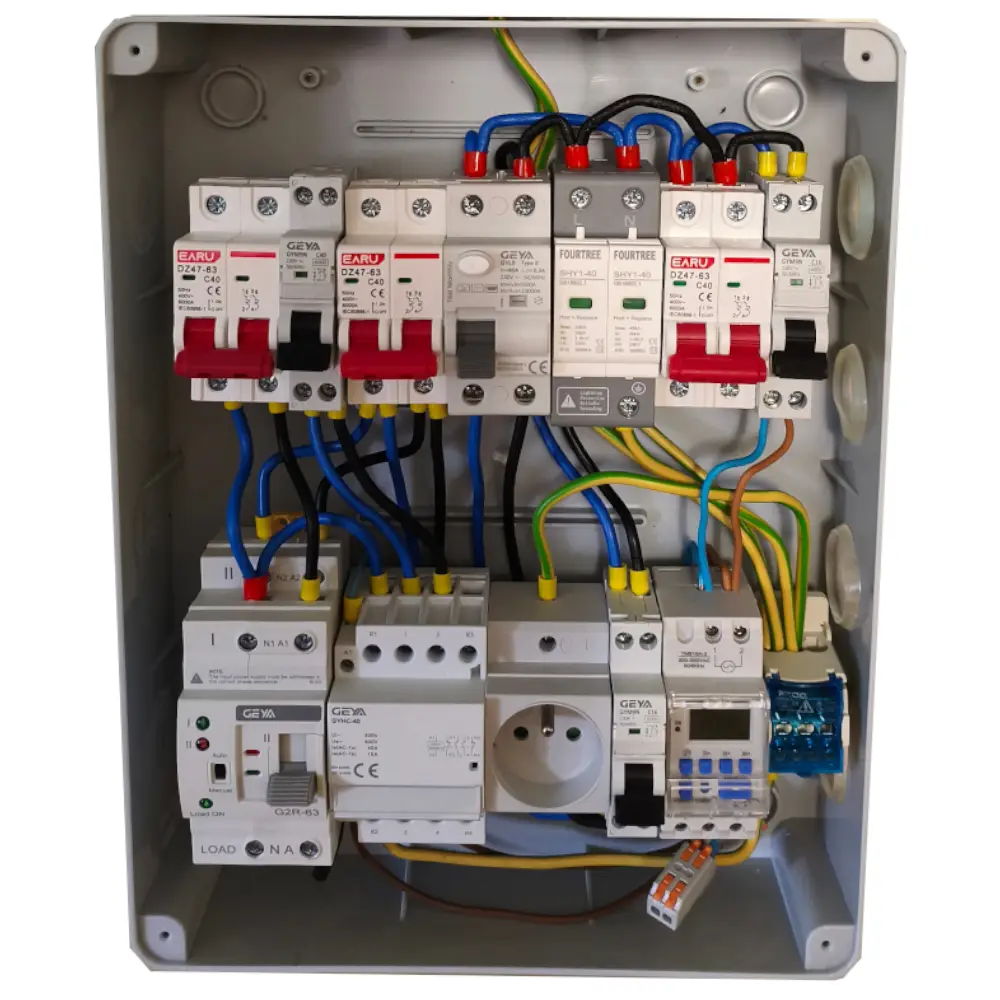

📦 Coffret AC : Le cœur du système
Le coffret AC gère le 230V. C’est ici que tout se joue. C’est ici que vous protégez votre maison.
🔄 1.1 L’inverseur de source GEYA ATS 63A : Pourquoi ce choix crucial ?
Prix : ~30€ Lien Aliexpress vers le GEYA G2R ATS 40A 2P
Dans une installation classique, on branche le Deye en « grid-tie ». Le courant passe par le compteur Linky. C’est simple, mais limité.
Moi, j’ai choisi une autre voie. J’ai installé un inverseur de source (ATS – Automatic Transfer Switch). Voici pourquoi :
Les avantages de l’ATS dans la Creuse :
- Sécurité d’alimentation : Même si le Deye tombe en panne, la maison reste alimentée par EDF
- Hiver serein : Quand les batteries sont vides, bascule automatique sur le réseau
- Flexibilité totale : Vous choisissez la source d’alimentation en temps réel
- Maintenance facile : Vous pouvez couper le Deye sans couper la maison

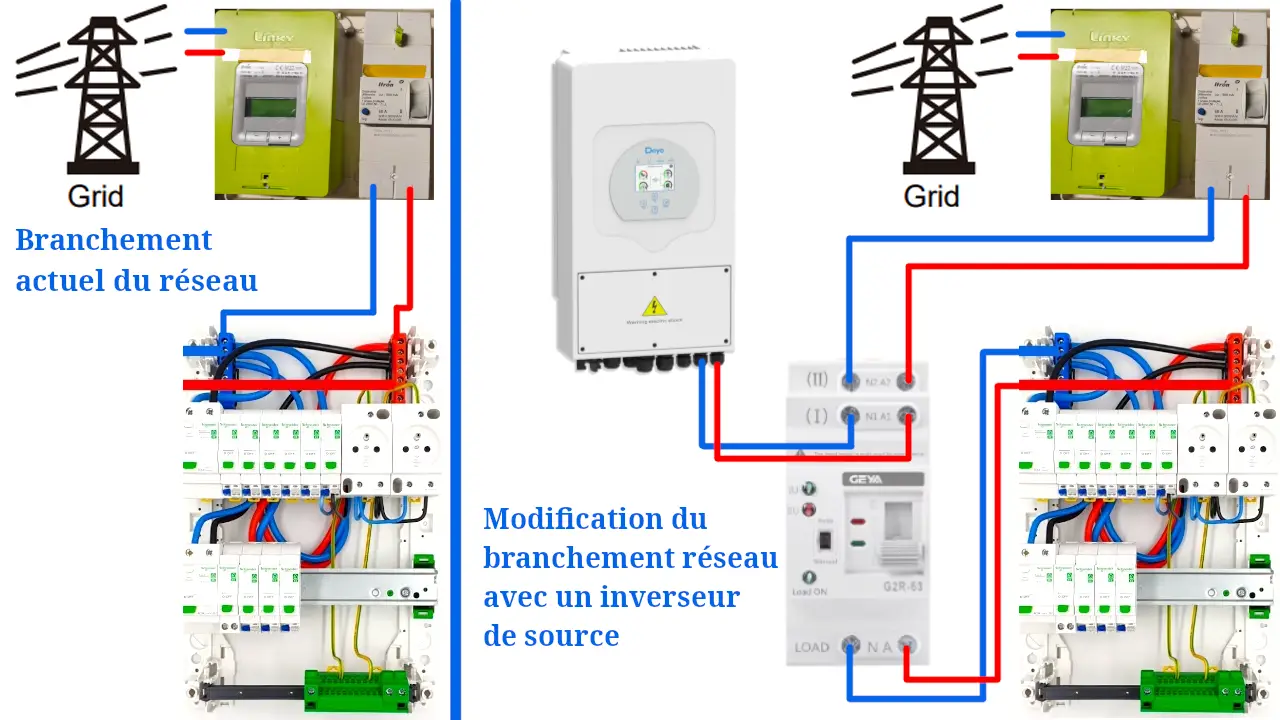

📐 Schéma 1 : Avant/Après l’installation de l’ATS
AVANT (Classique) :
Linky → Disjoncteur principal → Tableau électrique maison
APRÈS (Avec ATS) :
Deye (sortie LOAD) →(Entrer 1) ATS GEYA 63A → Tableau électrique maison
Linky → Disjoncteur principal → (Entrer 2) ATS GEYA 63A →Tableau électrique maison
🔧 Le branchement expliqué simplement :
Étape 1 : Je débranche la sortie du disjoncteur principal Linky qui allait au tableau électrique.
Étape 2 : Je branche cette alimentation maison sur la sortie LOAD de l’ATS.
Étape 3 : J’alimente l’entrée 1 de l’ATS avec la sortie LOAD du Deye.
Étape 4 : J’alimente l’entrée 2 de l’ATS avec le réseau EDF (après le disjoncteur principal).
Résultat : L’ATS peut basculer entre EDF et Deye. C’est comme un aiguillage de train.
💡 Astuce de pro : L’ATS GEYA 63A bascule en moins de 10ms. Vos appareils ne verront même pas la coupure. C’est invisible. Mais vérifiez que votre ATS est bien un modèle « automatique » moi je vais l’utiliser en mode manuel.
⚡ 1.2 Le contacteur GEYA 4P 40A : Piloter le mode générateur EDF
Prix : ~20€ Lien vers Aliexpress le GEYA Contacteur 4P 40A
C’est ici que ça devient intelligent. Le Deye 8kW a une fonction Generator Input (entrée générateur). Normalement, c’est pour brancher un groupe électrogène.
Moi, j’ai détourné cette fonction. J’utilise le réseau EDF comme un « groupe électrogène infini ».
🎯 Le principe du mode Generator Input :
Quand les batteries sont vides en hiver, le Deye peut :
- Démarrer un générateur (via la sortie Gen Start)
- Utiliser ce générateur pour charger les batteries
- Alimenter la maison en même temps
Sauf que moi, mon « générateur », c’est EDF.
🔧 Le rôle du contacteur 4P 40A :
Le contacteur est un interrupteur commandé électriquement. Il a 4 pôles :
- 2 contacts NO (Normalement Ouverts) : Pour la phase et le neutre EDF
- 1 contacts NC (Normalement Fermés) : Pour la mise à la terre du neutre
Fonctionnement :
Au repos (pas de signal Deye) :
- Les contacts NO sont ouverts → EDF n’arrive pas au Deye
- Le contact NC est fermé → Le neutre est relié à la terre (sécurité)
Quand le Deye demande du « générateur » :
- Le Deye envoie un signal sur Gen Start
- Le contacteur s’active
- Les contacts NO se ferment → EDF arrive sur Gen Port du Deye
- Le contact NC s’ouvre → Le neutre n’est plus à la terre (normal, vous passez sur le réseau EDF)

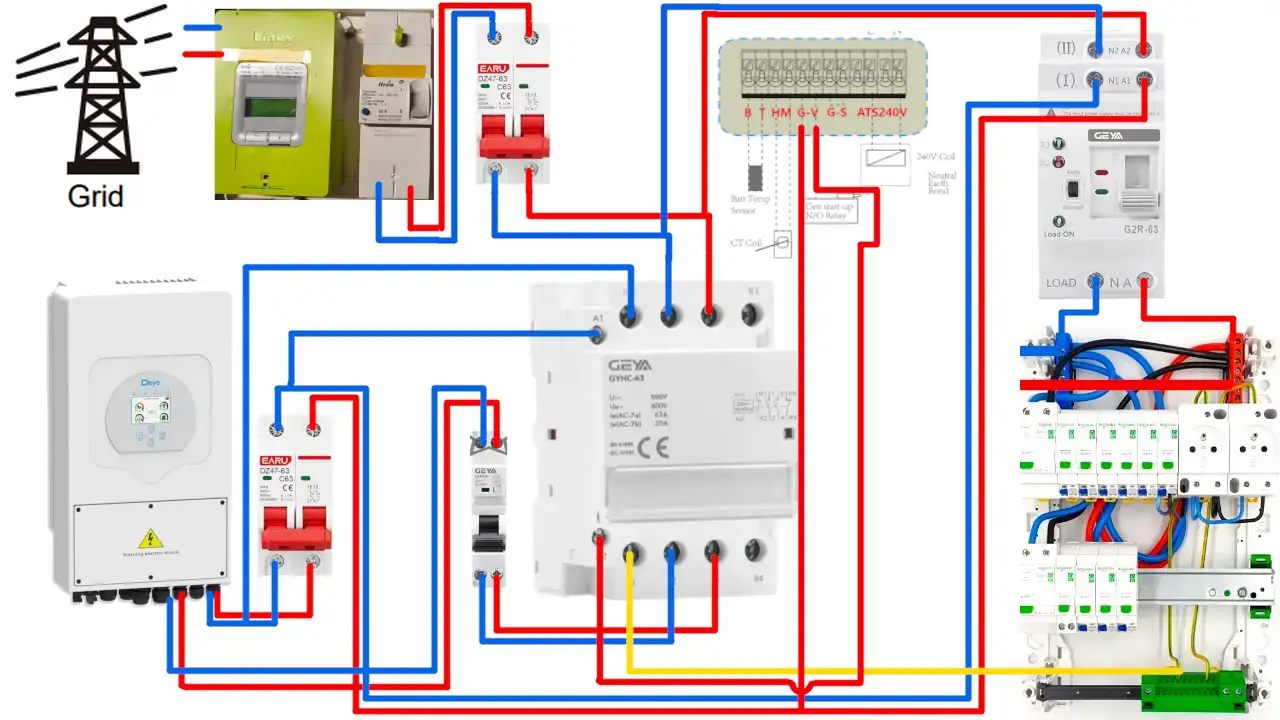

📐 Schéma 2 : Fonctionnement du contacteur
ÉTAT 1 : Repos (Soleil suffisant)
──────────────────────────────
Contact NO : OUVERT (EDF bloqué)
Contact NC : FERMÉ (Neutre → Terre)
Résultat : Le Deye fonctionne en autonomie
ÉTAT 2 : Générateur actif (Hiver, batteries vides)
──────────────────────────────
Signal Gen Start : ACTIVÉ
Contact NO : FERMÉ (EDF → Gen Port Deye)
Contact NC : OUVERT (Neutre déconnecté de terre)
Résultat : EDF charge les batteries + alimente la maison
⚠️ Erreur à éviter absolue : Ne jamais court-circuiter le neutre et la terre quand le contacteur est activé. C’est dangereux et interdit par la norme NFC 15-100. Le contacteur doit être de qualité, pas un modèle bas de gamme.
🔌 1.3 Séquence complète de câblage du coffret AC
Maintenant, passons à la pratique. Voici l’ordre exact de câblage que j’ai suivi pour ma fille. Chaque composant est expliqué simplement.
Matériel nécessaire pour le coffret AC :
- Boîtier IP65 HT-24 (24 modules DIN)
- Rail DIN (généralement inclus)
- Tous les composants listés ci-dessous
- Câbles 6mm² et 10mm² souple
- Embouts à sertir E6012 et E10-12
- Étiquettes pour identifier chaque fil
Pourquoi 40A et du câble 6mm² ? La fiche technique du Deye 8kW indique qu’il peut gérer jusqu’à 50A en transit (passthrough) sur le port AC. J’aurais pu mettre du 10mm² et un disjoncteur 50A. Mais soyons honnêtes : dans une maison standard dans la Creuse, on ne tirera jamais 50A en continu sur le backup load (ça représente 11 500W, soit 5 fours allumés en même temps !).
J’ai donc choisi de mettre du câble 6mm² (parfait pour 40A) et un disjoncteur 40A. C’est amplement suffisant pour alimenter toute la maison, et cela évite d’acheter des câbles de 10mm² très rigides et difficiles à manipuler dans les petits coffrets. Là encore, on bride la puissance AC pour coller à un câblage standard, facile à poser et 100% sûr.
1.3.1 Circuit principal : Sortie LOAD du Deye → Tableau maison
📍 Composant 1 : Disjoncteur 2P AC 40A Type C DZ47
Prix : ~5€ Lien vers Aliexpress le disjoncteur 40A
Rôle : Protéger le câble entre le Deye et l’ATS contre les surintensités et les courts-circuits.
Câblage :
- Entrée : Sortie LOAD du Deye (L et N)
- Sortie : Vers entrée 1 de l’ATS GEYA 63A
Pourquoi 40A ? Le Deye 8kW en 230V peut délivrer jusqu’à 35A. Le disjoncteur 40A protège sans sauter inutilement.
📍 Composant 2 : Inverseur de source GEYA G2R ATS 63A 2P
Prix : ~30€ Lien Aliexpress vers l’ATS
Rôle : Basculer automatiquement entre EDF et Deye.
Câblage :
- Entrée 1 (IN1) : Sortie du disjoncteur 40A (venant du Deye)
- Entrée 2 (IN2) : Sortie du disjoncteur EDF (voir section 1.3.2)
- Sortie (LOAD) : Vers le différentiel Type B
📍 Composant 3 : Différentiel Type B GEYA GYL9 40A 300mA
Prix : ~50€ Lien vers Aliexpress le différentiel Type B
Rôle : Protéger les personnes contre les électrocutions. Le Type B est obligatoire avec un onduleur hybride car il détecte les courants de défaut DC.
Câblage :
- Entrée : Sortie LOAD de l’ATS
- Sortie : Vers le parafoudre AC
Pourquoi 300mA ? C’est un différentiel de protection incendie. Pour les personnes, 30mA est la norme, mais en amont, 300mA protège contre les défauts d’isolement importants.
⚠️ Ne négligez pas le Type B : Un différentiel Type AC classique ne détectera pas les fuites de courant continu. En cas de défaut, vous risquez l’électrocution. Le Type B coûte plus cher, mais il est obligatoire.
📍 Composant 4 : Parafoudre AC 20-40KA 2P 230V
Prix : ~9€ Lien vers Aliexpress le parafoudre AC
Rôle : Protéger l’installation contre les surtensions du réseau (foudre, manœuvres Enedis).
Câblage :
- Entrée : Sortie du différentiel Type B
- Sortie : Vers le disjoncteur principal maison
- Terre : Relié obligatoirement à la terre de la maison (câble vert/jaune 10mm²)
Pourquoi c’est vital dans la Creuse ? Les orages d’été sont violents. J’ai vu des onduleurs grillés par des surtensions induites. 20€ pour sauver 1700€ de matériel, c’est rentable.
📍 Composant 5 : Disjoncteur principal 2P AC 40A Type C DZ47
Prix : ~5€ Lien vers Aliexpress le disjoncteur 40A
Rôle : Protéger le tableau électrique de la maison. C’est le disjoncteur général de votre installation solaire.
Câblage :
- Entrée : Sortie du parafoudre AC
- Sortie : Vers le tableau électrique de la maison (remplace l’ancien branchement Linky)
Important : Le tableau électrique de la maison est débranché du Linky. Il n’est plus alimenté que par ce disjoncteur (via l’ATS).
📍 Composant 6 : Disjoncteurs auxiliaires 16A
Prix : ~5€ l’unité Lien vers Aliexpress les disjoncteurs 16A
Rôle : Protéger les circuits spécifiques (chauffe-eau, prise voiture électrique).
Câblage :
- Entrée : En parallèle sur la sortie du différentiel Type B (avant le parafoudre)
- Sortie 1 : Vers minuterie TOMZN (chauffe-eau)
- Sortie 2 : Vers prise française 16A (futur véhicule électrique)
📍 Composant 7 : Minuterie numérique TOMZN 7 jours 30A
Prix : ~7€ Lien vers Aliexpress la minuterie TOMZN
Rôle : Programmer le chauffe-eau pour qu’il ne fonctionne que quand il y a du soleil ou des batteries pleines.
Câblage :
- Alimentation : Sortie du disjoncteur 16A
- Sortie : Vers le chauffe-eau
Programmation conseillée :
- 11h-14h (milieu de journée, production max)
- 14h-17h (après-midi, batteries souvent pleines)
- Éviter 18h-21h (pic de consommation, batteries en décharge)
📍 Composant 8 : Prise française GEYA 16A
Prix : ~5€ Lien vers Aliexpress la prise française
Rôle : Préparer l’avenir pour une voiture électrique ou un outil de bricolage.
Câblage :
- Alimentation : Sortie du deuxième disjoncteur 16A
- Sortie : Prise murale standard
1.3.2 Circuit secondaire : Réseau EDF → Gen Port du Deye
Maintenant, câblons l’arrivée EDF pour le mode générateur.
📍 Composant 9 : Disjoncteur 2P AC 40A Type C (EDF)
Prix : ~5€ Lien vers Aliexpress le disjoncteur 40A
Rôle : Protéger le câble entre le Linky et le contacteur.
Câblage :
- Entrée : Sortie du disjoncteur principal Linky (avant le tableau maison)
- Sortie : Vers deux destinations (voir ci-dessous)
Important : Ce disjoncteur est en amont de tout. Il protège toute l’installation.
📍 Composant 10 : Contacteur GEYA 4P 40A 2NO2NC
Prix : ~20€ Lien vers Aliexpress le GEYA Contacteur 4P 40A
Rôle : Connecter/déconnecter EDF vers le Gen Port du Deye sur commande.
Câblage détaillé (suivez bien) :
Côté entrée du contacteur :
- Contact NO1 (Normalement Ouvert) : Phase venant du disjoncteur EDF
- Contact NO2 (Normalement Ouvert) : Neutre venant du disjoncteur EDF
- Contact NC1 (Normalement Fermé) : Terre de la maison
- Bobine A1 : Neutre (pris sur la sortie disjoncteur Deye)
- Bobine A2 : Phase de commande Gen Start (voir ci-dessous)
Côté sortie du contacteur :
- Sortie NO1 : Vers disjoncteur 40A → Gen Port Use du Deye (Phase)
- Sortie NO2 : Vers disjoncteur 40A → Gen Port Use du Deye (Neutre)
- Sortie NC1 : Vers neutre de la sortie LOAD du Deye (juste après le disjoncteur)
Commande Gen Start :
- Bobine A1 : Neutre (pris sur la sortie disjoncteur Deye)
- Récupérez la phase sur le disjoncteur de sortie LOAD du Deye
- Branchez-la sur le bornier Gen Start de l’onduleur (GV- Sur G)
- De là, un câble va vers la Bobine A2 du contacteur. (GV- Sur V)
Fonctionnement résumé :
- Repos : Le contact NC est fermé → Neutre Deye → Terre (sécurité)
- Activation : Le Deye détecte batteries vides → Envoie signal Gen Start
- Bascule : Le contacteur s’active → Contacts NO fermés → EDF arrive sur Gen Port
- Charge : Le Deye utilise EDF pour charger les batteries + alimenter la maison
- Activer : Le contact NC est ouvert → Neutre Deye → Terre (Ne fonctionne plus en on-grid.)
📍 Composant 11 : Disjoncteur 40A pour Gen Port
Prix : ~5€ l’unité Lien vers Aliexpress les disjoncteurs 16A
Rôle : Protéger l’entrée Gen Port du Deye contre les surintensités.
Câblage :
- Entrée : Sortie du contacteur (NO1 et NO2)
- Sortie : Vers Gen Port Use du Deye (L et N)
Pourquoi 40A ? Le Deye peut accepter jusqu’à 35A en entrée générateur. 40A est parfait.

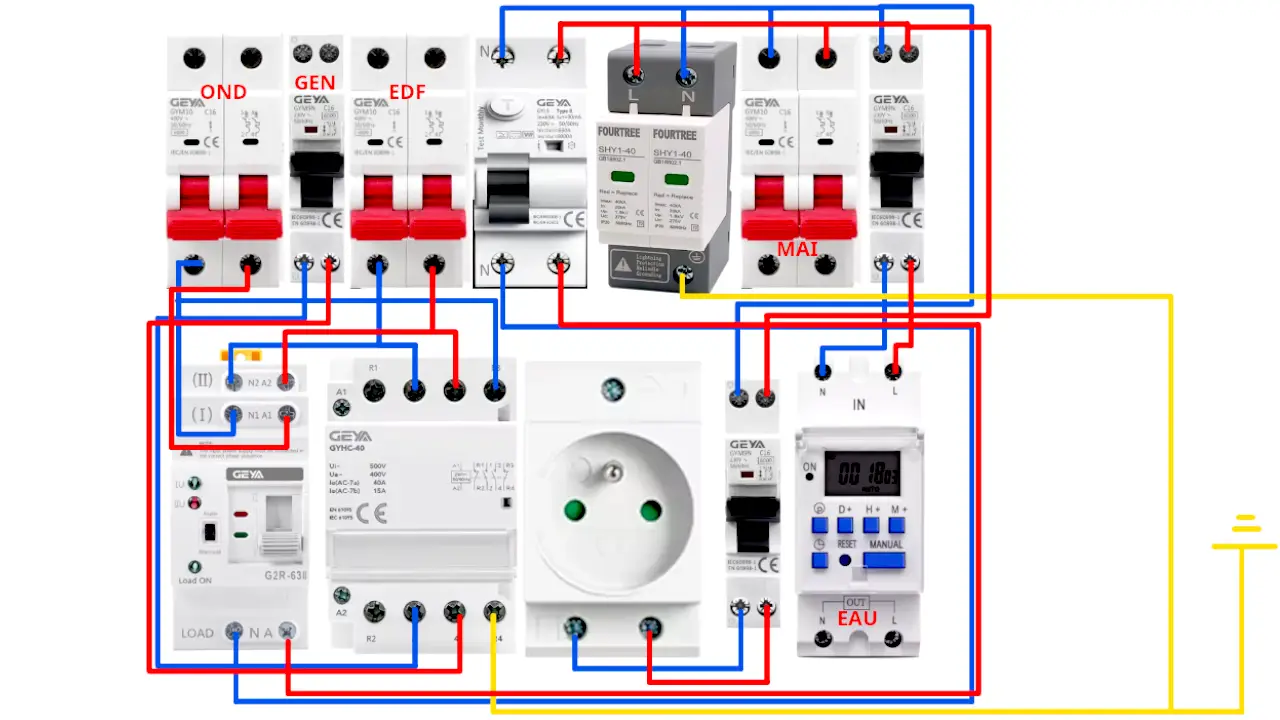

📐 Schéma 3 : Coffret AC complet
🔋 Coffret DC : La partie haute tension
Le courant continu (DC) est plus dangereux que l’alternatif. Un arc DC ne s’éteint pas tout seul. Il faut des protections spécifiques.

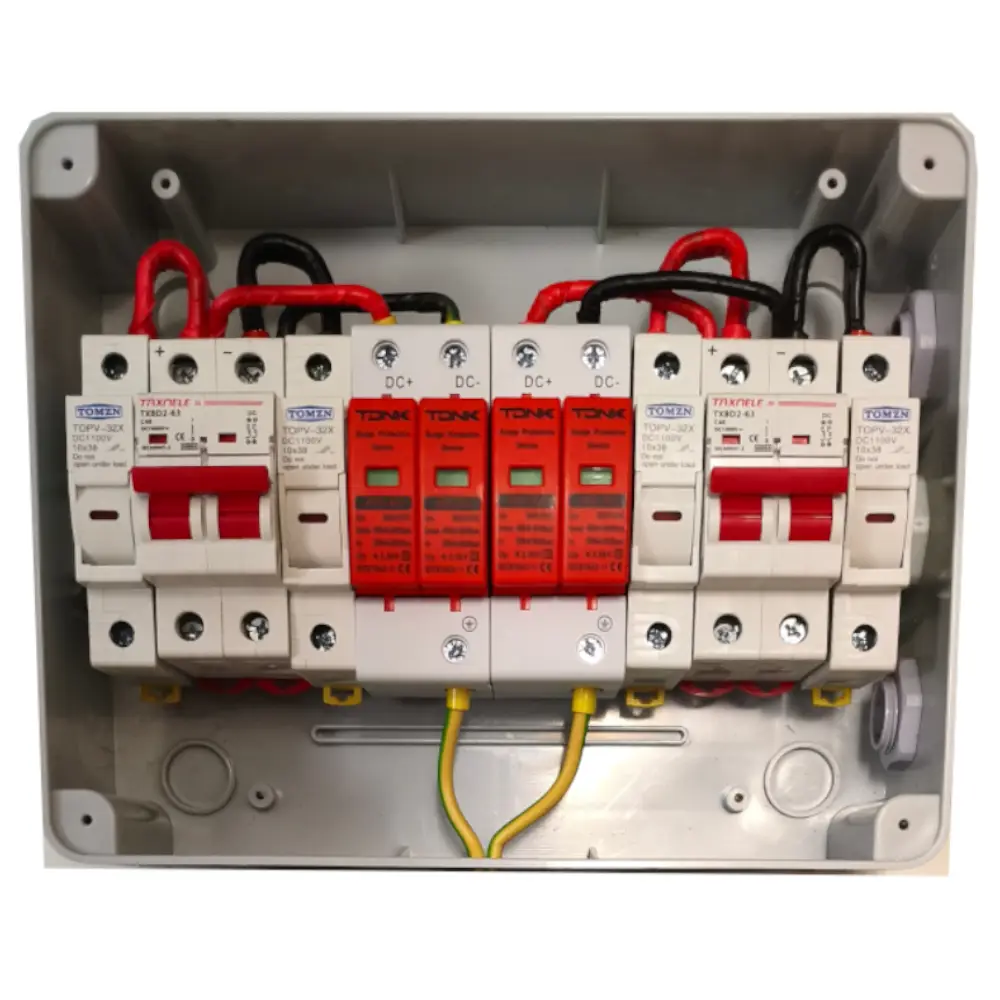

☀️ 2.1 Coffret DC Panneaux Solaires
Matériel nécessaire :
- Boîtier IP65 HT-12
- 4 porte-fusibles + fusibles 20A
- 2 parafoudres DC TDNK 500V 2P
- 2 disjoncteurs DC 1000V 2P 40A
- Câbles solaires 6mm² (rouge + noir)

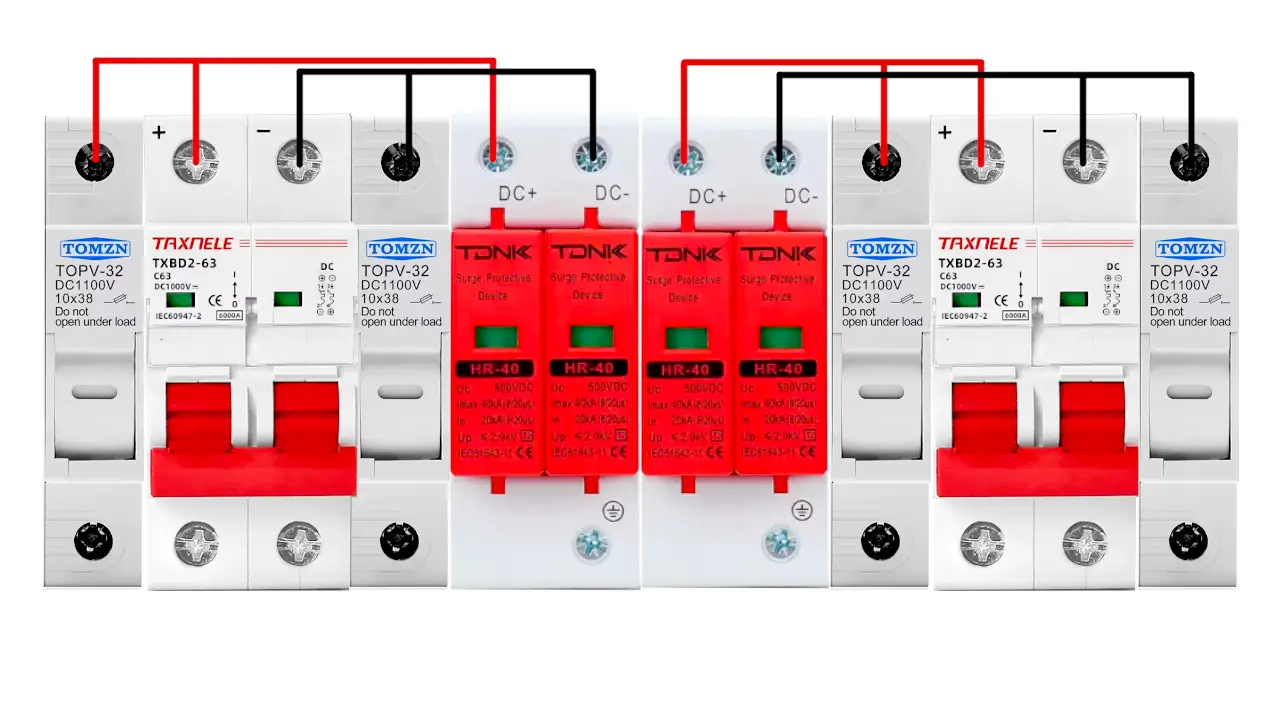

📍 Séquence de câblage String 1 et String 2
Vous avez 16 panneaux TrinaSolar 500Wc. Je vous conseille de faire 2 strings de 8 panneaux.
Pourquoi 8 panneaux par string ?
- Tension : 8 x 37V (Vmp) = 296V (optimal pour le Deye 8kW)
- Tension max : 8 x 46V (Voc) = 368V (bien en dessous des 500V max)
- Courant : Environ 13A par string (fusible 20A parfait)
Câblage pour CHAQUE string (vous en avez 2) :
Étape 1 : Porte-fusible DC
Prix : ~15€ pour 4 porte-fusibles Lien vers Aliexpress les porte-fusibles
Rôle : Protéger contre les courants inverses (si un string produit moins que l’autre).
Câblage :
- Entrée : Câbles positif et négatif du string de panneaux
- Sortie : Vers le parafoudre DC
Fusible conseillé : 20A (les panneaux délivrent max 13A)
Étape 2 : Parafoudre DC TDNK 500V 2P
Prix : ~20€ l’unité Lien vers Aliexpress le parafoudre DC
Rôle : Protéger contre la foudre et les surtensions sur les panneaux.
Câblage :
- Entrée : Sortie du porte-fusible
- Sortie : Vers le disjoncteur DC
- Terre : Obligatoirement relié à la terre (câble vert/jaune 6mm²)
Indicateur visuel : La fenêtre est verte = OK. Rouge = parafoudre HS, à remplacer.
Étape 3 : Disjoncteur DC 1000V 2P 40A
Prix : ~12€ l’unité Lien vers Aliexpress le disjoncteur DC
Rôle : Protéger contre les courts-circuits et permettre la coupure manuelle pour la maintenance.
Câblage :
- Entrée : Sortie du parafoudre DC
- Sortie : Vers l’entrée MPPT du Deye (PV1+ et PV1- pour le string 1, PV2+ et PV2- pour le string 2)
Important : Respectez bien la polarité ! Rouge sur +, noir sur -. Une inversion peut griller l’onduleur.
📐 Schéma 4 : Coffret DC Panneaux
🔋 2.2 Coffret DC Batterie
C’est le coffret le plus critique. Les batteries LiFePO4 peuvent délivrer des courants énormes (200A et plus). Un court-circuit ici, c’est l’incendie assuré.
Matériel nécessaire :
- Boîtier IP65 HT-2WAY
- Disjoncteur DC TOMZN 100A Courbe C
- Câbles batterie 35mm² (rouge + noir)
💡 Note de l’auteur : Pourquoi brider le Deye 8kW ? Sur le papier, le Deye 8kW est capable de pousser jusqu’à 190A en charge/décharge (selon sa fiche technique). C’est énorme. Mais attention : faire passer 190A dans des câbles de 35mm², c’est les faire chauffer inutilement et risquer la surchauffe sur la durée. C’est pourquoi, dans la configuration (Article 3), je bride volontairement l’onduleur à 90A maximum. Avec 90A, mes câbles 35mm² (qui supportent théoriquement 120-150A) travaillent à peine à 60% de leur capacité. Ils resteront froids, même en plein été. Le disjoncteur 100A protège parfaitement ce circuit. C’est ça, la vraie sécurité DIY : on ne dimensionne pas pour le maximum théorique de l’onduleur, on bride l’onduleur pour qu’il respecte le câblage !
📍 Séquence de câblage Batterie → Deye
Étape 1 : Câbles de sortie batterie
Prix : ~25€ Lien vers Aliexpress les câbles 35mm²
Spécifications :
- Section : 2 AWG (35mm²)
- Longueur : 100cm (pour aller jusqu’au disjoncteur)
- Embouts : Cosses M8 (trou 8.5mm)
- Câble silicone haute température
Câblage :
- Entrée : Sortie positive et négative du pack batteries EVE
- Sortie : Vers le disjoncteur DC 100A
Pourquoi 35mm² ? Le BMS JK peut délivrer jusqu’à 120A en continu. Le câble 35mm² supporte 120-150A. C’est parfait.

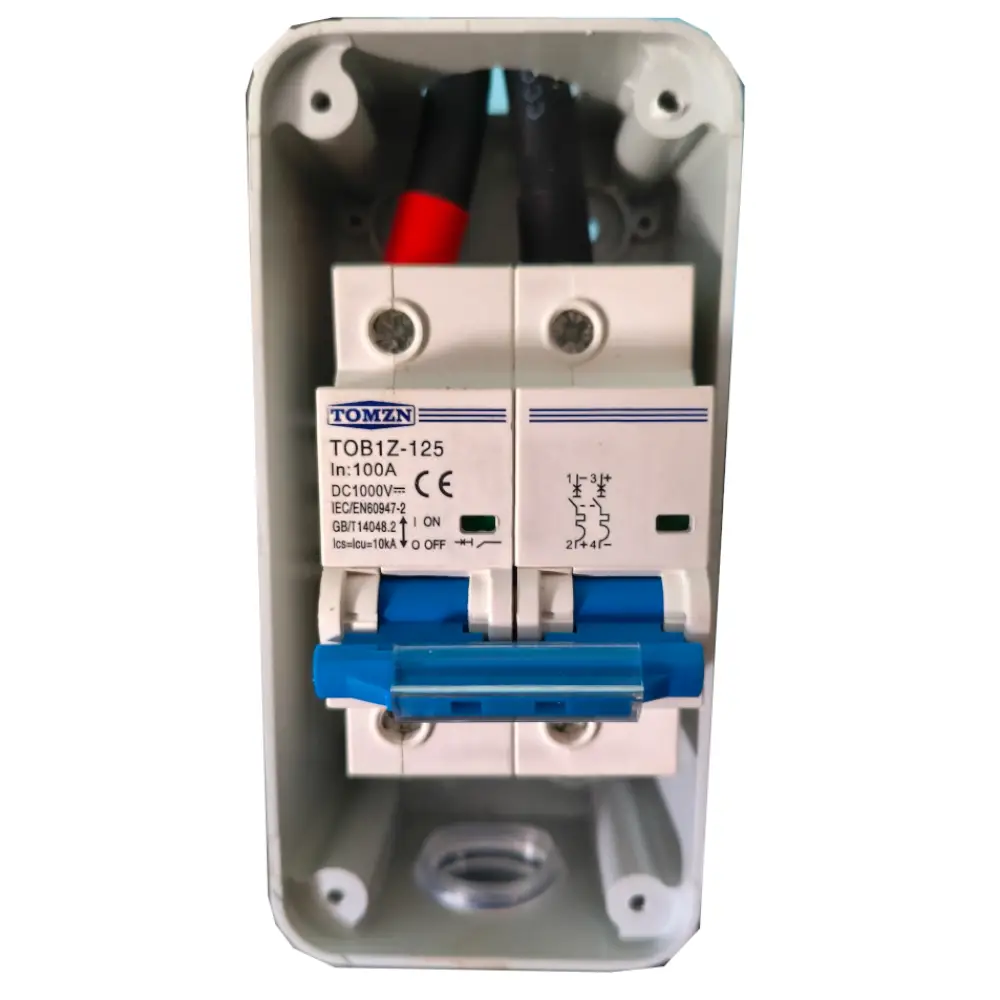

Étape 2 : Disjoncteur DC TOMZN 100A
Prix : ~15€ Lien vers Aliexpress le disjoncteur 100A
Rôle :
- Protéger contre les courts-circuits de la batterie
- Permettre la coupure d’urgence (interrupteur manuel)
- Isoler la batterie pour la maintenance
Câblage :
- Entrée : Câbles de 100cm venant de la batterie
- Sortie : Câbles de 80cm vers le Deye
Intensité : 100A est un bon compromis. Le Deye peut charger/décharger à plus de 120A max, mais je limite la charge et la décharge du Deye à 90 A.
Étape 3 : Câbles vers l’onduleur
Prix : ~25€ Lien vers Aliexpress les câbles 35mm²
Câblage :
- Entrée : Sortie du disjoncteur 100A
- Sortie : Bornes batterie du Deye (B+ et B-)
Important :
- Serrez bien les cosses (couple de serrage : 10-12 Nm)
- Vérifiez la polarité DEUX fois avant de fermer le disjoncteur
- Mettez des étiquettes sur chaque câble

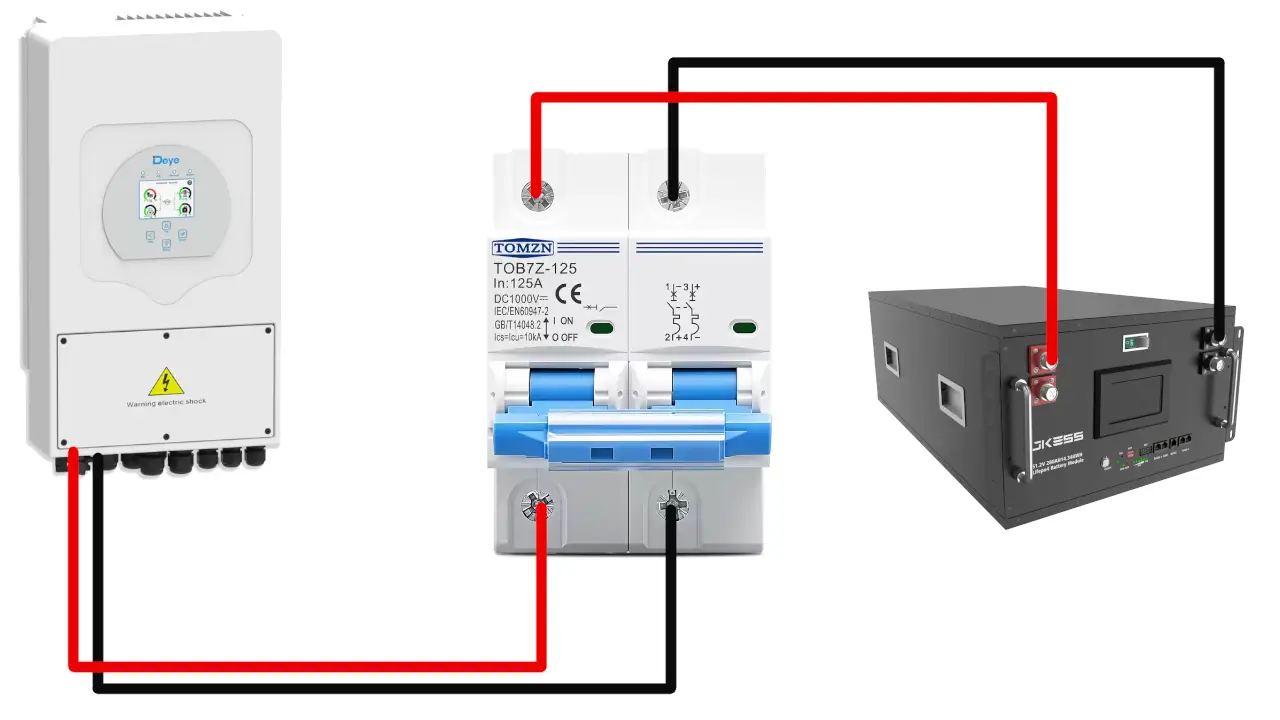

📐 Schéma 5 : Coffret DC Batterie
🛠️ Outils indispensables pour le câblage
Ne commencez pas sans ces outils. C’est dangereux et vous ferez du mauvais travail.
| Outil | Prix | Pourquoi c’est indispensable |
|---|---|---|
| Pince à sertir hydraulique 35mm² | ~60€ | Pour les cosses batterie. Une cosse mal sertie = échauffement = incendie |
| Pince à sertir à cliquet | ~25€ | Pour les embouts E6/E10 dans les borniers |
| Tournevis isolés 1000V | ~30€ | Obligatoire pour travailler sous tension (même coupée, par sécurité) |
| Multimètre numérique | ~25€ | Pour vérifier les tensions, polarités, continuités |
| Dénudeur automatique | ~15€ | Pour dénuder sans abîmer les brins de cuivre |
| Pince coupante diagonale | ~10€ | Pour couper les câbles et les colliers de serrage |
| Étiqueteuse | ~20€ | Pour identifier chaque câble. Dans 2 ans, vous serez content de les avoir |
Budget total outils : ~185€
💡 Astuce de pro : N’achetez pas de pince à sertir à 10€ sur AliExpress. Pour les câbles 35mm², il faut une pince hydraulique. J’ai pris celle-ci : Lien Aliexpress pince hydraulique. Elle m’a servi pour toute l’installation.
✅ Checklist de validation avant mise sous tension
Avant de fermer les coffrets et d’allumer, vérifiez TOUS ces points :
Coffret AC :
- Tous les serrages sont au couple (vérifiez avec une clé dynamométrique)
- Le différentiel Type B est bien présent (pas un Type AC)
- Le parafoudre AC est relié à la terre
- L’ATS bascule correctement (test manuel)
- Le contacteur s’active quand vous simulez un signal Gen Start
- Le neutre est bien à la terre au repos (contact NC fermé)
- Toutes les étiquettes sont en place
Coffret DC Panneaux :
- Polarité des strings vérifiée au multimètre (tension positive)
- Les fusibles sont bien calibrés (20A)
- Les parafoudres DC sont reliés à la terre
- Les disjoncteurs DC sont en position OFF
- Les câbles solaires ne sont pas exposés aux UV directs
Coffret DC Batterie :
- Tension du pack batteries vérifiée (48-52V pour du LiFePO4 chargé)
- Polarité B+ et B- vérifiée DEUX fois
- Les cosses 35mm² sont bien serties (test de traction)
- Le disjoncteur 100A est en position OFF
- Le BMS est allumé et communique (vérifiez l’appli JK BMS)
Onduleur Deye :
- Les entrées MPPT (PV1, PV2) sont bien câblées
- La sortie LOAD est câblée vers l’ATS
- Le Gen Port est câblé vers le contacteur
- Les bornes batterie sont serrées au couple
- L’onduleur est fixé au mur solidement
⚠️ Les 5 erreurs mortelles à éviter
J’ai vu ces erreurs sur des forums. Ne les faites pas.
Erreur 1 : Oublier la terre des parafoudres
Conséquence : Le parafoudre ne sert à rien. En cas de foudre, votre onduleur est grillé. Solution : Reliez TOUS les parafoudres (AC et DC) à la terre avec du 10mm² minimum.
Erreur 2 : Utiliser un différentiel Type AC au lieu de Type B
Conséquence : Électrocution possible en cas de défaut DC. Solution : Le Type B est obligatoire avec un onduleur hybride. Point.
Erreur 3 : Inverser la polarité des panneaux ou de la batterie
Conséquence : Destruction immédiate de l’onduleur. Garantie annulée. Solution : Vérifiez TOUJOURS au multimètre avant de brancher. Rouge sur +, noir sur -.
Erreur 4 : Sous-dimensionner les câbles batterie
Conséquence : Échauffement, fonte des câbles, incendie. Solution : 35mm² minimum pour une batterie 48V 100A. Jamais en dessous.
Erreur 5 : Oublier le disjoncteur DC batterie
Conséquence : Impossible de couper la batterie en urgence. Court-circuit = feu. Solution : Le disjoncteur 100A est OBLIGATOIRE entre la batterie et l’onduleur.
📊 Récapitulatif des coûts de câblage
| Composant | Quantité | Prix unitaire | Total |
|---|---|---|---|
| Coffret AC complet | 1 | ~200€ | 200€ |
| Coffret DC Panneaux | 2 strings | ~120€ | 120€ |
| Coffret DC Batterie | 1 | ~80€ | 80€ |
| Câbles et accessoires | – | ~100€ | 250€ |
| Outils (si achat) | – | ~185€ | 185€ |
| TOTAL | – | – | ~835€ |
💰 Économie réalisée : Un électricien vous aurait facturé 2000-3000€ pour la pose des coffrets. En le faisant vous-même, vous économisez 1500€.
🎯 Conclusion : Vous y êtes presque
Vous avez maintenant tous les schémas. Vous savez exactement comment câbler chaque composant. Vous comprenez le rôle de chaque protection.
Mais attention : Le câblage, c’est 50% du travail. Les 50% restants, c’est la configuration du Deye.
Dans le prochain article, je vous montre :
- ✅ Comment configurer les paramètres de l’onduleur Deye pour son premier démarrage (off grid, tension de charge, décharge, courant ect…)
- ✅ Comment activer le mode Generator Input
- ✅ Comment configurer les paramètres batterie (tension de charge, décharge, courant)
- ✅ Comment programmer la minuterie pour le chauffe-eau
- ✅ Comment optimiser l’autoconsommation pour la Creuse
⚠️ Dernier rappel de sécurité : Ne mettez jamais sous tension sans avoir vérifié deux fois chaque connexion. Le courant continu ne pardonne pas. En cas de doute, faites appel à un professionnel.
❓ FAQ : Vos questions sur le câblage solaire
1. Puis-je câbler moi-même mon installation solaire ?
Oui, la loi vous autorise à le faire pour votre résidence principale. Cependant, le raccordement au réseau Enedis doit être déclaré, et le Consuel est obligatoire si vous injectez du surplus.
2. Quelle section de câble pour une batterie 48V 100A ?
Il faut du 35mm² minimum. Le 25mm² peut supporter 100A, mais il chauffera. Le 35mm² est plus sûr et perd moins d’énergie.
3. Pourquoi un différentiel Type B et pas Type A ?
Les onduleurs hybrides injectent du courant continu résiduel sur le réseau AC. Un différentiel Type A ou AC ne le détectera pas. Le Type B est obligatoire pour la norme NFC 15-100.
4. Dois-je mettre un parafoudre sur chaque string ?
Oui, c’est fortement recommandé, surtout en zone rurale comme la Creuse. Un parafoudre coûte 20€, un onduleur coûte 1700€. Le calcul est vite fait.
5. Comment tester le contacteur avant mise sous tension ?
Alimentez la bobine A1/A2 avec une alimentation 220V externe. Vous devez entendre un « clic » et voir les contacts NO se fermer. Testez aussi la continuité avec un multimètre.
6. L’ATS est-il vraiment nécessaire ?
Non, mais c’est un confort énorme. Sans ATS, vous devez basculer manuellement entre EDF et Deye. Avec l’ATS, c’est automatique. En hiver, c’est indispensable.
🎁 BONUS : Et maintenant ? (La série est complète !)
Félicitations ! Vous avez terminé la série complète « Projet Solaire 8kW ».
🔗 Article 1 : Système Solaire Deye 8kW G05Prix : La Vérité sur le Coût Réel (5 322€) 🔗 Article 2 : Câblage Système Solaire Deye 8kW G05 : Mes Schémas Réels (AC/DC & ATS) 🔗 Article 3 : Configuration Onduleur Deye 8kW G05 : Mes Paramètres Exacts
Vous êtes maintenant prêt à vivre en autonomie énergétique !
📚 Retrouvez toute la série « Projet Solaire Deye 8kW G05 » :
Système Solaire Deye 8kW G05 Prix : La Vérité sur le Coût Réel en 2026 (5 322 €)
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
Câblage Système Solaire Deye 8kW G05 : Guide Complet Étape par Étape (Schémas)
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
Abonnez-vous à la chaîne YouTube Chalet-Éco !
Je vous remercie tous pour votre soutien continu. C’est grâce à vous que je peux continuer à créer ce contenu.
Vidéos en direct, nouveaux tutos et astuces exclusives pour pousser encore plus loin votre indépendance énergétique.
Pour encore plus de conseils pratiques et d’astuces, abonnez-vous à notre chaîne YouTube et activez la cloche pour ne manquer aucune de nos nouvelles vidéos. Cliquez sur « J’aime » si vous avez trouvé ce contenu utile et rejoignez-nous dans cette aventure vers une énergie plus propre et plus durable.
Merci pour votre soutien, et à très bientôt pour de nouvelles aventures solaires sur Chalet-Éco ! À très vite pour de nouvelles aventures hors réseau !
Envie d’aller plus loin pour une Autonomie Énergétique totale De nombreux tutoriels et conseils à voir absolument ?
- Guide Complet pour l’Autonomie Électrique : Comment Évaluer Votre Consommation Électrique Quotidienne
- Guide Complet pour Atteindre l’Autonomie Électrique : Simulation de production solaire Optimisez Votre Consommation Électrique Annuelle avec PVGIS
- Mon Expérience avec l’Onduleur Hybrides DEYE et les Micro-onduleurs : Maximiser Votre Production Solaire
- Comment Configurer Votre Onduleur Hybride Deye pour une Performance Optimale
- Optimisez Votre Production Solaire : Installation et Configuration du Micro-Onduleur Deye avec un Onduleur Hybride Deye
- Comment Câbler Votre Onduleur Hybride Deye pour une Sécurité Optimale
- Petit Budget : Comment j’ai Amélioré Mon Installation Solaire avec des Micro-Onduleurs et un Onduleur Deye 8kW !
- Guide Complet Pas à Pas Comment Créer sa Batterie LiFePO4 HITHIUM 280Ah de 15kWh + Onduleur Deye ?
- Guide Complet : Comment Configurer le JK BMS PB2A16S20P avec des Cellules LiFePO4 HITHIUM 280Ah sur un Onduleur Deye
- Bilan de l’Autonomie Énergétique Électrique en 2024 : Réussites et Perspectives
- Économiser avec le solaire : Comment réduire ses factures d’énergie avec le solaire ? : Guide pas à pas pour débutants
- 5 Mois avec la batterie LiFePO4 HITHIUM 280Ah : La VÉRITÉ sur sa Stabilité (JK BMS + Deye)
- Guide pratique : Mise en parallèle de deux batteries LiFePO4 HITHIUM 280Ah de 15kWh sur un Onduleur Deye ?
- Solution Révolutionnaire : Double Onduleur Deye Autonomie Totale !
- Onduleur Hybride Mono/Triphasé : Calculateur Technique Solaire, Guide d’Installation & Meilleurs Prix (Amazon + AliExpress)
Vidéos YouTube
Jetez un œil à notre site chalet-eco.fr, dédié à tous ces sujets, qui a inspiré la création de cette chaîne YouTube. Rejoignez-nous dans cette aventure vers l’autonomie !
Comment économiser ? Vous voulez en savoir plus ?
Bilan de l’Autonomie Énergétique Électrique en 2024 : Réussites et Perspectives
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
Solution Révolutionnaire : Double Onduleur Deye Autonomie Totale !
⚡ Soutenez Chalet-Éco.fr Vous consultez peut-être ces tutoriels parce que vous rêvez d’autonomie, ou pour éviter une facture d’électricité salée….
